Para programar un abridor de puerta automático, acceda al tablero de control lógico, mantenga presionado el botón APRENDER o CODIFICAR hasta que el LED indicador se ilumine, presione el botón designado en su transmisor remoto dentro de los 10 segundos para transmitir la señal de RF y confirme el emparejamiento cuando el LED del tablero de control parpadee o emita una secuencia de pitidos audibles.
Cómo programar un abridor de puerta automático
Comprender los diferentes tipos de abridores de puertas
Herramientas y preparación esenciales.
Guía paso a paso para programar un abridor de portón automático
Cómo programar un control remoto de puerta con otro control remoto
Cómo programar controles remotos para puertas correderas
La programación de un abridor de puerta automático requiere emparejar el transmisor de control remoto con el receptor de RF del tablero de control principal activando el modo APRENDIZAJE del tablero y transmitiendo el código correspondiente.
La arquitectura fundamental de la electrónica moderna de los abridores de puertas se basa en microcontroladores capaces de almacenar identificadores únicos de transmisores de radio en una memoria EEPROM no volátil. Al aprender a programar sistemas de apertura automática de puertas, los técnicos deben comprender que el proceso establece un protocolo de enlace seguro entre el receptor de radiofrecuencia que funciona a 315 MHz, 433,92 MHz u 868 MHz y el transmisor remoto portátil. Este protocolo de enlace utiliza códigos de interruptor DIP fijos o algoritmos avanzados de código variable como Keeloq para evitar la duplicación de señales o la captura de códigos por parte de partes no autorizadas.
Durante la secuencia de programación, la placa del receptor pasa a un estado de escucha pasiva al recibir una señal de entrada del botón de programación física. Una vez en este estado, el receptor captura el número de serie único, el código de botón y la semilla de código variable enviados por el control remoto. El microcontrolador integrado indexa estos datos dentro de su tabla de memoria interna. Una vez registrado, las transmisiones de señales posteriores desde el control remoto activan la lógica del tablero de control para activar las salidas de relé, energizando el circuito de accionamiento del motor para accionar el mecanismo de apertura de puerta.
Al seleccionar hardware para instalaciones comerciales o residenciales, la programación inadecuada o la interferencia de la señal pueden provocar un funcionamiento intermitente del portón. Si su sistema muestra una recepción de señal errática o pierde códigos de memoria almacenados, es posible que deba consultar nuestra guía técnica sobre Cómo restablecer el abridor de puerta de control fantasma para borrar los registros corruptos del sistema y restablecer emparejamientos de memoria limpios.
¿Por qué diseñamos nuestras placas lógicas con aislamiento de microcontrolador dual? Desde el punto de vista de la fabricación, separar la lógica de recepción de RF del puente H que impulsa el motor primario evita que los picos de alto voltaje del motor corrompan los chips de memoria no volátiles durante las operaciones de conmutación rápida, que es la característica principal que los clientes de ingeniería europeos exigen en entornos industriales pesados.
Parámetro del componente | Detalle técnico de la especificación |
Frecuencia de funcionamiento | Bandas ISM de 315 MHz / 433,92 MHz / 868 MHz |
Tipo de cifrado | Código de interruptor DIP fijo/código variable de 64 bits |
Capacidad de almacenamiento | De 25 a 500 transmisores Dependiente del modelo |
Ventana de programación | Tiempo de espera activo de 10 a 30 segundos |
Sensibilidad del receptor | -105 dBm a -112 dBm |
Mantenimiento del tablero de control: siempre inspeccione el gabinete del tablero de circuito principal para detectar ingreso de humedad, infestación de insectos o acumulación de polvo antes de la programación. Limpie los componentes electrónicos con un limpiador de contactos eléctricos no conductor y asegúrese de que todos los tornillos de los terminales del cableado estén apretados para evitar caídas de voltaje en los circuitos de control. |

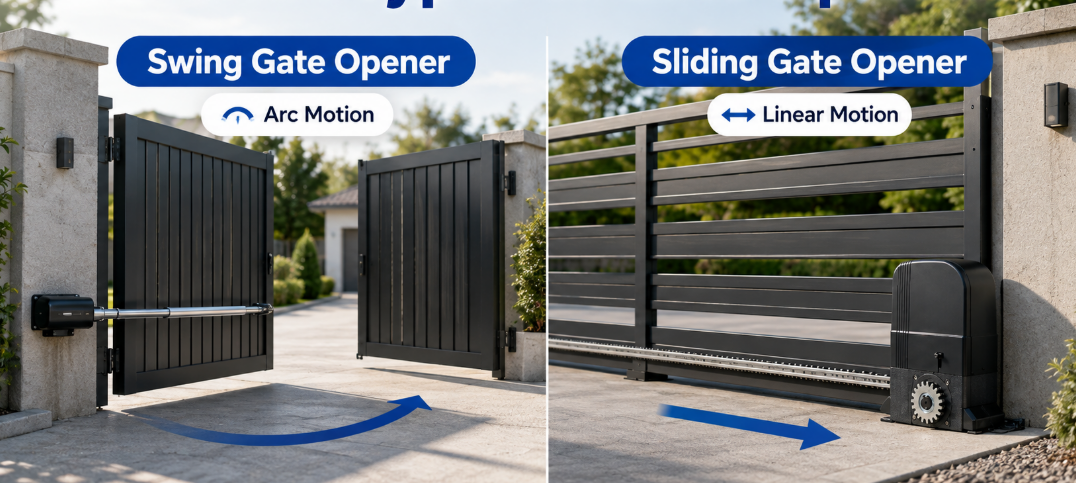

Los diferentes tipos de abridores de portón utilizan unidades de accionamiento mecánico especializadas y lógica de tablero de control diseñada específicamente para movimientos estructurales oscilantes o deslizantes.
Seleccionar y programar un abridor de puerta requiere una comprensión profunda de la cinética mecánica subyacente y los perfiles de carga eléctrica. Las puertas batientes y correderas ejercen fuerzas físicas radicalmente diferentes sobre los operadores. Los sistemas oscilantes deben superar la resistencia del viento y la fricción de las bisagras a lo largo de un arco, mientras que los sistemas deslizantes se enfrentan a la inercia lineal, la fricción de las vías y las demandas de torsión de piñón y cremallera. En consecuencia, el firmware del tablero de control se adapta específicamente a cada diseño mecánico para gestionar la limitación de corriente, los umbrales de detección de obstáculos y las curvas de arranque y parada suaves de aceleración/desaceleración.
Desde una perspectiva de ingeniería, los clientes industriales modernos priorizan los ciclos de trabajo operativos, la disipación térmica y la eficiencia del controlador del motor. Los sistemas de CC sin escobillas (BLDC) y de 24 VCC han superado en gran medida a los motores de CA tradicionales debido a su regulación de velocidad superior, menor generación térmica durante los ciclos de alta frecuencia y una perfecta integración de respaldo de batería. La selección del sistema de abridor de puerta correcto afecta directamente la complejidad de la programación electrónica y los programas de mantenimiento de rutina durante la vida útil de la instalación perimetral.
Antes de comenzar cualquier secuencia de programación electrónica, los contratistas deben verificar que la estructura mecánica subyacente esté en buen estado. Para obtener procedimientos detallados de alineación estructural, montaje de postes e instalación de bastidores, consulte nuestra guía maestra completa sobre Cómo instalar un abridor de puerta para eliminar las ataduras físicas antes de ejecutar las rutinas de configuración electrónica.
Nuestro equipo de ingeniería optimiza específicamente los tableros de control para diferenciar entre cargas de inercia y verdaderas obstrucciones físicas. Los clientes europeos valoran especialmente nuestros algoritmos de fuerza de pérdida ajustable, que aumentan dinámicamente la corriente de arranque para hojas oscilantes pesadas mientras mantienen la inversión de obstáculos ultrasensible durante la fase de cierre final.
Parámetro de característica | Abridor | Abridor corredizo |
Movimiento mecánico | Arco de rotación (90° a 110°) | Movimiento horizontal lineal |
Mecanismo de accionamiento típico | Actuador Lineal / Brazo Articulado | Piñón y cremallera |
Requisito de espacio | Amplio arco de paso libre | Espacio libre de línea de cerca paralela |
Sensibilidad a la carga de viento | Alto (actúa como una vela sólida) | Baja (Presión lateral gestionada por guías) |
Tipo de interruptor de límite | Efecto Hall Interno / Topes Mecánicos | Interruptor magnético/codificador óptico |
Los mecanismos de abridor de puerta batiente emplean actuadores de tornillo lineal o brazos articulados para tirar o empujar las hojas de la puerta a lo largo de un eje de pivote circular.
Los sistemas de abridor de puerta corrediza utilizan un motor de alto par equipado con un piñón de accionamiento que se acopla a una cremallera continua a lo largo del riel inferior de la puerta.
La preparación adecuada requiere reunir herramientas de prueba eléctrica, equipo de seguridad y verificar el equilibrio de la puerta mecánica antes de iniciar la programación electrónica.
Antes de iniciar cualquier programación de transmisor remoto o tablero de control, los técnicos de campo deben realizar una rigurosa inspección previa a la puesta en servicio. Intentar programar límites de recorrido electrónicos o controles remotos en una puerta que sufre atascos mecánicos, rieles desnivelados o bisagras desgastadas dará como resultado activadores de detección de obstáculos falsos, disparos por fallas por sobrecorriente y fallas prematuras del motor. El suministro de energía eléctrica debe ser estable, con voltajes de suministro que coincidan con las especificaciones del panel de control (entrada de 110 V/220 V CA o circuito de batería de 24 V CC).
Además de las herramientas físicas, es esencial verificar el entorno de RF. El alto ruido electromagnético ambiental procedente de líneas eléctricas, maquinaria industrial o torres de comunicación inalámbrica cercanas puede degradar gravemente el alcance de emparejamiento del control remoto. Una rutina de preparación limpia y sistemática evita fallas en la transferencia de códigos y garantiza confiabilidad operativa a largo plazo para el usuario final.
En las licitaciones de proyectos comerciales, los instaladores suelen citar la estabilidad del suministro de energía como su principal preocupación. Para abordar esto, nuestros sistemas de control incorporan circuitos de regulación de entrada de amplio voltaje capaces de funcionar de manera confiable entre 180 V y 260 V CA, lo que garantiza que las fluctuaciones del voltaje de campo no borren las configuraciones de la memoria remota aprendidas.
Artículo de herramienta | Propósito de la aplicación | Especificaciones esenciales |
Multímetro digital | Pruebas de continuidad y voltaje CA/CC | Clasificación CAT III 600 V. |
Juego de destornilladores aislados | Ajuste del bloque de terminales y acceso a la cubierta | Certificado VDE 1000V |
Lápiz óptico pequeño de cabeza plana | Manipulación del interruptor DIP y del botón de reinicio | Punta no conductora |
Limpiar trapo y cepillo | Eliminación de escombros y polvo del tablero | Sintético antiestático |
Baterías remotas de repuesto | Verificación de potencia del transmisor | CR2032 / 12V 27A Celdas Nuevas |
Consideraciones de seguridad: Desconecte siempre la alimentación principal de CA y las baterías de respaldo cuando toque bloques de terminales activos. Asegúrese de que todas las fotocélulas de seguridad y sensores de borde estén conectados correctamente antes de colocar el controlador en modos de programación automática para evitar movimientos involuntarios de la puerta durante la configuración. |

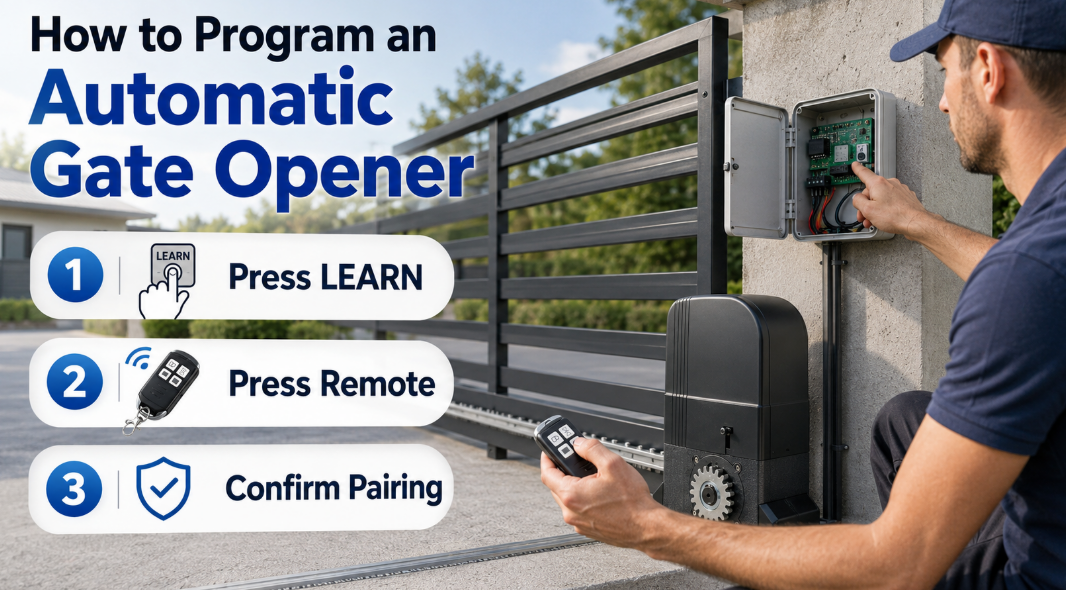

Programar un abridor de puerta automático implica ingresar al modo de emparejamiento en la placa lógica, enviar una señal desde el control remoto y verificar el emparejamiento exitoso.
La programación de un tablero de control de abridor de puerta moderno es un procedimiento electrónico estructurado diseñado para registrar las credenciales del transmisor en la memoria intermedia del receptor. Si bien los diseños de los tableros de control varían según el fabricante, la lógica del firmware subyacente sigue una secuencia estandarizada. Los técnicos deben ejecutar estos pasos deliberadamente, prestando estricta atención a los LED de estado y a los indicadores acústicos emitidos por la placa lógica.
Los clientes comerciales europeos solicitan con frecuencia una integración de código variable de alta seguridad combinada con una configuración multicanal de dos botones, lo que permite que un botón active una apertura para peatones de una sola hoja y otro para activar el paso completo de vehículos. Comprender cada paso de la secuencia de programación garantiza una ejecución impecable en el sitio.
Para garantizar una durabilidad a largo plazo en aplicaciones de mucho tráfico, los instaladores profesionales a menudo eligen soluciones de accionamiento de calidad comercial, como nuestro abridor de puerta de garaje con motor para abridor de portón corredizo , que cuenta con tableros de control MCU integrados, menús de pantalla LED digitales y módulos receptores antiinterferencias diseñados específicamente para uso intensivo.
¿Por qué los clientes comerciales prefieren los menús de programación LED digitales a los interruptores DIP manuales? Las interfaces digitales eliminan la degradación del contacto mecánico causada por la humedad ambiental y la niebla salina en instalaciones costeras, lo que permite ajustes precisos en microsegundos para el tiempo de arranque suave y la sensibilidad a los obstáculos.
Fase de paso | Acción requerida | Respuesta esperada de la junta directiva |
1. Botón de localización | Caja de control de acceso; identificar el botón APRENDER / CODIFICAR | LED de estado de la placa en modo de espera |
2. Ingresar al modo | Mantenga presionado el botón APRENDER durante 2-3 segundos | El LED indicador se vuelve rojo/azul fijo |
3. Programar control remoto | Presione el botón deseado en el transmisor remoto | El LED parpadea rápidamente/suena un pitido |
4. Confirmar | Espere la señal de respuesta de la placa | El LED parpadea 3 veces o se solidifica |
5. Pruebe el control remoto | Retroceda 5 metros y presione el botón programado. | Clics del relé de la puerta; el motor arranca |
6. Modo de salida | Espere 10 segundos o presione el botón APRENDER una vez | El LED se apaga; la placa sale de la programación |
Abra la caja de control resistente a la intemperie y ubique la placa de circuito impreso (PCB) principal para encontrar el interruptor táctil etiquetado como LEARN, CODE o RF SET.
Mantenga presionado el botón APRENDER durante aproximadamente dos o tres segundos hasta que el LED indicador de programación cercano se ilumine de forma fija, lo que significa que la placa está en modo de recepción.
Mientras el LED de programación está activo, mantenga presionado el botón específico en su transmisor de control remoto de mano durante uno o dos segundos para transmitir su código RF.
Observe el LED indicador en el panel de control del abridor de puerta; un parpadeo rápido o un pitido audible confirma que el receptor ha aprendido correctamente el código del transmisor.
Aléjese del gabinete de control, asegúrese de que el área de entrada esté libre de obstrucciones y presione el botón programado para verificar que la activación del relé del motor y el recorrido de la puerta sean suaves.
Permita que el panel de control se agote automáticamente después de 10 segundos, o presione el botón APRENDER brevemente para salir del modo de programación y devolver el sistema al estado de funcionamiento normal.
Asegúrese de que haya baterías de litio nuevas de alta capacidad instaladas en todos los transmisores antes de la programación y evite mantener presionados los botones del transmisor durante demasiado tiempo para evitar el desbordamiento del buffer de memoria.
Para habilitar el cierre automático, ubique el interruptor DIP de CIERRE AUTOMÁTICO o la configuración del menú digital en el tablero de control, muévalo a la posición ON y ajuste el potenciómetro de ajuste (TRIM-CLOSE) para establecer la duración del retardo de pausa deseado (generalmente de 5 a 120 segundos) antes de que la puerta invierta automáticamente la dirección para cerrar.
Consejo de sintonización operativa: Configure siempre el temporizador de cierre automático junto con las fotocélulas infrarrojas de seguridad. Nunca active la función de cierre automático sin dispositivos secundarios activos de protección contra atrapamientos conectados a las entradas de parada principales. |
La clonación o transferencia de códigos entre controles remotos de puerta permite a los usuarios duplicar el acceso al transmisor sin abrir el panel de la caja de control principal.
La programación directa de control remoto a control remoto, a menudo llamada clonación cabeza a cabeza o aprendizaje de código inalámbrico, es una característica conveniente compatible con muchos receptores de radio modernos para abridores de portones. Este procedimiento permite a los administradores de instalaciones o propietarios de viviendas programar transmisores adicionales sin necesidad de acceso físico a la carcasa del tablero de control. Esto es especialmente ventajoso en entornos comerciales o complejos multifamiliares donde abrir los gabinetes eléctricos principales plantea riesgos de seguridad o tiempo de inactividad operativa.
El proceso depende de si el sistema de control utiliza frecuencias de código fijo o tecnología de código variable con autoaprendizaje. En los sistemas de código fijo, el nuevo control remoto copia físicamente la secuencia de modulación de ancho de pulso (PWM) directamente desde el control remoto maestro. En los sistemas de código variable, el control remoto maestro actúa como un puente de autenticación, indicando al receptor del tablero de control de forma inalámbrica que abra una ventana de aprendizaje remoto para aceptar el transmisor secundario.
Los administradores de instalaciones con frecuencia dan prioridad a la clonación inalámbrica para administrar grandes volúmenes de controles remotos de usuarios. En la ingeniería de nuestros productos, incorporamos una función de bloqueo del transmisor maestro localizado. Esto evita que personal no autorizado autoclone controles remotos a menos que se ingrese primero la secuencia de la clave de administración maestra, lo que logra un equilibrio ideal entre conveniencia y seguridad.
Parámetro de clonación | Control remoto de código fijo | Control remoto de código variable (Keeloq) |
Distancia Física | Toque de arriba a arriba (1-2 cm) | Dentro del alcance de RF del receptor (2-5 metros) |
¿Se requiere maestría? | Sí, control remoto original activo | Sí, control remoto maestro autorizado |
¿Se necesita acceso al tablero? | No | No (si el aprendizaje inalámbrico está habilitado) |
Nivel de seguridad del código | Baja (secuencia de bits estática) | Alto (clave dinámica cifrada) |
Duración de la transferencia | 3 a 5 segundos | 10 a 15 segundos |
Asegúrese de que tanto el control remoto original como el de destino funcionen en frecuencias de radio idénticas (por ejemplo, 433,92 MHz) y que el control remoto maestro tenga una batería completamente cargada.
Coloque el control remoto maestro y el control remoto de destino uno al lado del otro o de arriba hacia arriba, luego presione y mantenga presionado el botón en el control remoto maestro hasta que su indicador LED permanezca fijo.
Mientras mantiene presionado el botón del control remoto maestro, presione y mantenga presionado el botón de destino en el nuevo control remoto hasta que su LED parpadee rápidamente, confirmando la copia exitosa del código RF.
Ciertos fabricantes de alta seguridad requieren presionar un botón trasero oculto o combinaciones de teclas específicas de dos botones en el control remoto maestro para activar la autorización del receptor antes de que se pueda registrar el control remoto de destino.

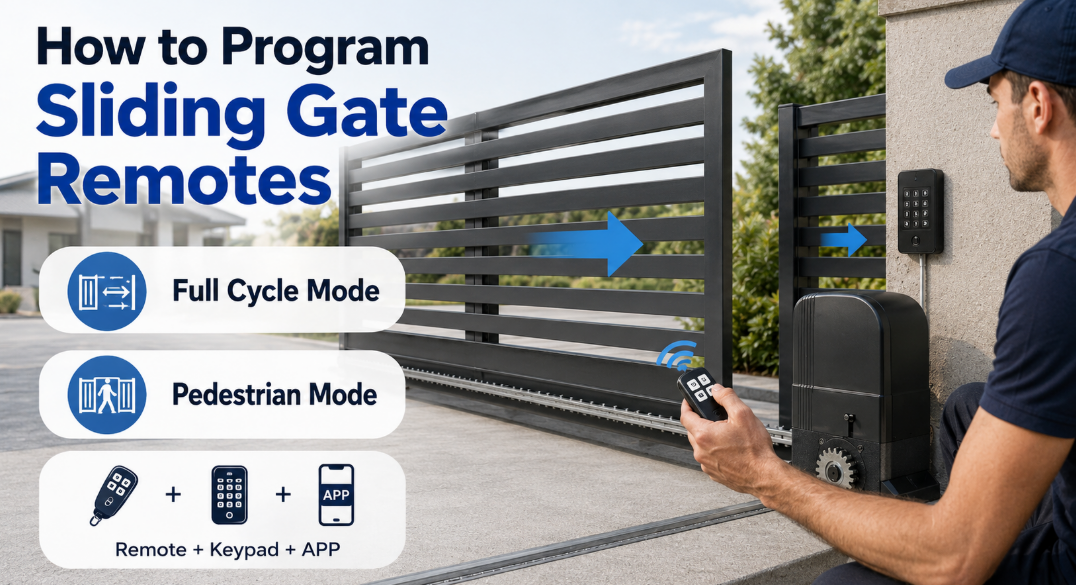

La programación de controles remotos para puertas corredizas requiere sincronizar los botones del transmisor con el controlador de la puerta corrediza mientras se configuran los interruptores de límite magnéticos y los sensores de seguridad.
Las unidades de accionamiento de abridor de portón corredizo representan una categoría de automatización perimetral de servicio pesado donde la potencia del motor, el impulso inercial y los ciclos de respuesta rápidos exigen una sincronización electrónica precisa. Al programar un control remoto para abrir puertas corredizas, los técnicos configuran no solo funciones simples de relé de apertura/cierre, sino también modos multifunción como el modo peatonal (apertura parcial de la puerta de 1 metro) versus el modo de ciclo completo del vehículo.
Además, los sistemas de puertas corredizas de alto rendimiento requieren una calibración integrada entre los comandos remotos, la retroalimentación del interruptor de límite magnético u óptico y las rampas electrónicas de aceleración de arranque y parada suaves. Una secuencia de programación inadecuada puede provocar fuertes impactos mecánicos contra los topes de carrera, acelerando el desgaste físico de la cremallera.
Nuestras soluciones de accionamiento de servicio pesado, como el abridor de puerta de garaje con motor para puerta corrediza , utilizan placas de microprocesador avanzadas que admiten programación remota multicanal, ajustes de torsión digitales y lógica de inversión instantánea de obstáculos diseñadas para una máxima seguridad operativa. Además, los sistemas equipados con nuestros módulos de abridor de puerta de garaje con motor para puerta corrediza ofrecen un engranaje ultrasilencioso, alta eficiencia térmica y protección resistente a la intemperie IP55 para entornos exteriores extremos.
¿Por qué los ingenieros industriales insisten en los finales de carrera magnéticos sin contacto para sistemas correderos? Los microinterruptores mecánicos sufren congelación de palanca en invierno y corrosión por contacto en climas húmedos. Los sensores de efecto Hall sin contacto ofrecen cero desgaste físico y mantienen puntos de parada micromilimétricos exactos independientemente de las condiciones ambientales.
Modo de operación | Configuración del botón remoto | Función y respuesta de puerta |
Modo de ciclo completo | Botón 1 (canal único) | Recorrido total de apertura y cierre hasta finales de carrera |
Modo peatonal | Botón 2 (Doble Canal) | Apertura parcial (aprox. 1 metro) para acceso peatonal |
Parada/Emergencia | Botón 3 (multicanal) | Frenado inmediato del motor y retención del movimiento. |
Acceso al teclado | Código PIN de 4 a 6 dígitos | Transmite señal RF que coincide con el código del receptor programado |
Los dispositivos de apertura de portón corredizo utilizan motores eléctricos de alto torque y transmisión de piñón y cremallera para convertir el accionamiento rotacional en un movimiento perimetral lineal suave a lo largo de las vías del suelo.
Acceda al panel de control de la puerta corrediza, presione el botón APRENDER una vez para emparejar el viaje completo del vehículo o dos veces para emparejar el modo peatón, luego presione el botón remoto deseado para bloquear el código en la memoria.
Para programar un teclado de entrada inalámbrico para un abridor de puerta corrediza, ingrese el código de programación maestro en el teclado, presione el botón APRENDER en el tablero de control de puerta, ingrese el PIN de acceso elegido en el teclado y presione la tecla ENTRAR/ENVIAR para registrar el código RF inalámbrico.
Consejo para el mantenimiento de la puerta corrediza: Mantenga la cremallera inferior libre de hojas, grava y hielo. Verifique periódicamente los sensores de captación del interruptor de límite magnético para asegurarse de que estén alineados entre 5 mm y 10 mm de los soportes magnéticos para evitar errores de límite de recorrido durante la operación remota. |
Dominar cómo programar un abridor de puerta automático es una habilidad esencial para garantizar un control de acceso fluido, seguro y confiable en sitios comerciales, industriales y residenciales. Siguiendo un enfoque sistemático (desde verificar el equilibrio mecánico y seleccionar el mecanismo de accionamiento adecuado hasta acceder a la placa lógica, ejecutar la rutina LEARN y calibrar los accesorios de seguridad), los instaladores y administradores de instalaciones pueden eliminar el tiempo de inactividad operativa y prevenir vulnerabilidades de seguridad. Ya sea que esté configurando un solo brazo de abridor de puerta batiente o poniendo en marcha un motor de abridor de puerta corrediza de alto torque, cumplir con los protocolos eléctricos correctos, los programas de mantenimiento de la batería y los pasos de emparejamiento de RF garantiza un rendimiento óptimo del sistema a largo plazo. La automatización de puertas moderna continúa evolucionando con conectividad inteligente y cifrado avanzado, lo que hace que la programación electrónica precisa sea la piedra angular de una protección perimetral sólida.
