¿Cuáles son los diferentes tipos de puertas de barrera de seguridad?

Una barrera de seguridad es un dispositivo de control perimetral físico hidráulico o electromecánico automatizado diseñado para regular el acceso de vehículos, hacer cumplir el control de carriles y asegurar puntos de entrada perimetrales en sitios comerciales, industriales y residenciales. Los tipos estructurales principales de puertas de barrera de seguridad incluyen barreras de brazo recto, barreras de brazo articulado, barreras de control de tráfico y de carreteras, barreras de estacionamiento inteligentes con reconocimiento de matrículas (LPR), barreras de brazo abatible, puertas de peaje de alta velocidad y barreras de choque anti-rampas de alta resistencia.

De un vistazo

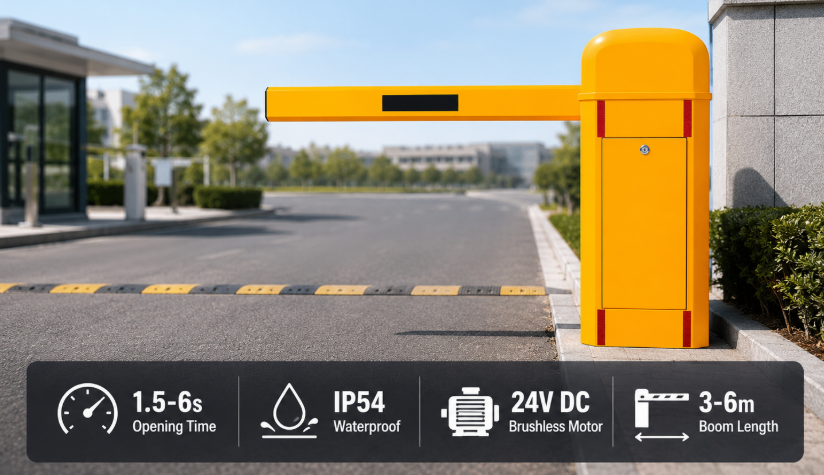

Barrera de pluma recta/barrera de estacionamiento

Las barreras de brazo recto representan la solución electromecánica estándar de control de acceso físico para regular la entrada y salida del tráfico de vehículos en estacionamientos comerciales, complejos residenciales y complejos industriales.

Las puertas de barrera con brazo recto utilizan un brazo rígido continuo de aleación de aluminio o acero inoxidable que se extiende horizontalmente desde un gabinete de vivienda fortificado para bloquear la entrada de vehículos. La función mecánica principal se basa en un sistema de accionamiento interno compuesto por un motor de CC sin escobillas de alto par o un motor de inducción de CA de alta resistencia acoplado con un reductor de engranaje helicoidal o planetario de precisión. Los resortes de compresión de contrapeso internos están calibrados para adaptarse al peso y la longitud específicos del brazo articulado, neutralizando la resistencia gravitacional durante la operación. Esta arquitectura equilibrada reduce la tensión mecánica en el motor de accionamiento, lo que permite curvas de aceleración y desaceleración suaves que evitan el rebote mecánico al final de la carrera. Cuando se procesa una señal de credencial válida, el motor desactiva el bloqueo mecánico y gira el mecanismo de palanca principal, impulsando el brazo hacia arriba hasta una posición vertical de noventa grados en velocidades operativas que varían de 1,5 a 6 segundos, dependiendo de la longitud del brazo.

En la práctica de la ingeniería, los clientes priorizan la capacidad del ciclo de trabajo, la durabilidad mecánica bajo carga continua y las capacidades de liberación manual durante cortes de energía en el sitio. Los entornos de estacionamiento de alta frecuencia requieren mecanismos de accionamiento clasificados para ciclos de trabajo 100% continuos y más de cinco millones de ciclos medios entre fallas (MCBF). Los clientes europeos solicitan con frecuencia tiras de advertencia LED ópticas integradas a lo largo del brazo articulado junto con bordes inferiores de goma anticolisión para proteger las superficies del vehículo. Los gabinetes de la carcasa están fabricados en acero laminado en frío o acero inoxidable con índices de protección de ingreso IP54 a IP65, tratados con recubrimientos electrogalvanizados y pintura en polvo de poliéster termoendurecida para resistir la intensa exposición a los rayos ultravioleta y la corrosión atmosférica.

Al integrar equipos de acceso en instalaciones comerciales a gran escala, los equipos de ingeniería deben implementar barreras físicas confiables, como la barrera de brazo recto del sistema de estacionamiento automático, para garantizar una disciplina de carril predecible y una longevidad operativa continua.

1. Alta rigidez estructural : Construido con perfiles de aluminio extruido de alta resistencia, el brazo recto resiste la flexión bajo cargas de viento moderadas y al mismo tiempo sigue siendo lo suficientemente liviano para minimizar la inercia del motor.

2. Mantenimiento simplificado : la configuración mecánica de transmisión directa reduce el desgaste interno de los componentes, lo que permite a los técnicos del sitio reemplazar los resortes de equilibrio y las transmisiones por correa utilizando herramientas estándar.

3. Integración versátil de sensores de seguridad : La compatibilidad directa con detectores de bucle de doble canal, fotocélulas infrarrojas y sensores de radar de onda milimétrica evita el cierre accidental de los vehículos subyacentes.

Control de tráfico y barrera vial

Las puertas de control de tráfico y barreras viales son sistemas de acceso de alta velocidad y servicio pesado diseñados específicamente para gestionar el movimiento vehicular intensivo en carreteras públicas, plazas de peaje, puestos de control de puentes y entradas de sitios arteriales.

Las barreras viales de control de tráfico funcionan a altas velocidades mecánicas, elevando los brazos de cero a noventa grados en tan solo 0,6 a 1,2 segundos. Esta capacidad de alta velocidad es vital para evitar colas de vehículos en puntos de estrangulamiento de alto rendimiento, como plazas de peaje o carriles de acceso a autopistas. El mecanismo interno se basa en sistemas de servoaccionamiento diseñados a medida o en actuadores hidráulicos especializados. Los servomotores digitales permiten un perfilado completo del movimiento sinusoidal, lo que significa que el brazo articulado acelera rápidamente desde la posición de reposo, se desplaza a la velocidad máxima y desacelera suavemente hasta la posición vertical completamente abierta sin impacto mecánico.

Las barreras de tráfico de alta velocidad a menudo están sujetas a riesgos de colisión debido al error del conductor a altas velocidades. Para proteger tanto el mecanismo de la barrera como el vehículo, las barreras de tráfico modernas cuentan con soportes de brazo de desbloqueo automático y desmontables. Tras el impacto lateral, el soporte del brazo libera el brazo articulado de la transmisión del eje principal sin romper el brazo ni dañar la caja de cambios interna, lo que permite a los operadores de las instalaciones volver a colocar el brazo articulado en cuestión de minutos. Además, las puertas de tráfico cuentan con perfiles de brazo elípticos aerodinámicos y huecos diseñados para reducir el coeficiente de resistencia al viento en condiciones de viento cruzado fuerte, evitando que el motor se cale o que los dientes de los engranajes se corten durante condiciones climáticas severas.

1. Tiempo de ciclo ultrarrápido : tasas de respuesta rápidas de menos de 1 segundo reducen drásticamente la latencia del procesamiento de carriles, lo que genera un mayor rendimiento de vehículos por hora en carriles administrados.

2. Diseño de seguridad resistente a impactos : Los soportes de pluma con separación automática absorben la energía de la colisión lateralmente, ahorrando componentes de accionamiento del motor y minimizando los costos de tiempo de inactividad de las instalaciones.

3. Alta confiabilidad en todo clima : las carcasas selladas IP65 y los elementos calefactores integrados permiten un rendimiento constante en lluvia helada, condiciones térmicas extremas y aire costero.

Para controlar los carriles de alta densidad sin causar congestión de tráfico, los planificadores del sitio implementan controles de acceso físico, como una barrera automática para un control de tráfico eficiente, para mantener una asignación precisa de carriles y velocidades de procesamiento automatizado de vehículos.

Sistema de aparcamiento inteligente con LPR

Un sistema de estacionamiento inteligente con LPR combina el hardware de la barrera física con cámaras de visión por computadora automatizadas, nodos de procesamiento de borde y software de administración de la nube para brindar acceso a vehículos sin boletos y recaudación de ingresos automatizada.

Las modernas puertas de aparcamiento inteligentes funcionan como componentes de borde integrados dentro de una red digital más amplia. Cuando un vehículo que se aproxima cruza un circuito de activación inductivo subterráneo, una cámara de reconocimiento de matrículas (LPR) de alta definición con iluminación infrarroja integrada captura imágenes de fotogramas múltiples de la placa de matrícula delantera. El procesador local de IA de borde aplica algoritmos de reconocimiento óptico de caracteres (OCR) para convertir la imagen visual en una cadena alfanumérica en milisegundos. Esta cadena tiene una referencia cruzada con una lista blanca o negra en el servidor local o la base de datos alojada en la nube. Tras la validación positiva, el controlador central activa el relé de la barrera, abriendo el carril sin obligar al conductor a detenerse, bajar una ventanilla o insertar una tarjeta de acceso físico.

Desde una perspectiva de diseño de ingeniería, los clientes europeos y norteamericanos requieren una integración perfecta del software a través de API RESTful estándar, protocolos MQTT e interfaces físicas nativas Wiegand/RS485. Las principales unidades de barrera en los sistemas de estacionamiento inteligentes incorporan tableros de control inteligentes capaces de generar telemetría detallada, incluidos recuentos de ciclos, advertencias térmicas del motor y estados de posición del brazo. Los sistemas avanzados también incluyen algoritmos anti-seguimiento: tan pronto como el vehículo autorizado pasa el circuito de autorización secundario debajo del brazo, el controlador ordena inmediatamente una secuencia de cierre rápido para evitar que vehículos secundarios no autorizados se deslicen por la puerta abierta detrás del usuario legítimo.

1. Eficiencia operativa sin boletos : Elimina los dispensadores mecánicos de boletos de papel y los lectores de tarjetas magnéticas, lo que reduce significativamente los costos de consumibles y las fallas mecánicas por atascos.

2. Tasa de flujo de vehículos sin interrupciones : permite velocidades continuas de entrada de vehículos, evitando largas colas de ralentí en los perímetros de las instalaciones comerciales durante las horas operativas pico.

3. Seguimiento de auditoría y seguridad mejorados : registra imágenes de alta resolución con marca de tiempo de cada placa de vehículo que entra y sale para seguimiento en tiempo real y registros de auditoría forense.

Control de acceso y barrera de seguridad

Las barreras de seguridad de control de acceso abarcan estructuras físicas de alta seguridad que incluyen barreras de brazo abatible, barreras antigolpes de alta resistencia y puertas perimetrales de altura completa diseñadas para evitar la intrusión de vehículos no autorizados en perímetros industriales y gubernamentales restringidos.

Las barreras de alta seguridad se diferencian de las barreras de estacionamiento estándar en su refuerzo estructural, entrega de energía y resistencia a las fuerzas de impacto físico. Mientras que las barreras de auge estándar sirven principalmente como elementos disuasorios del tráfico, las barreras de acceso de seguridad actúan como mecanismos de parada físicos contra los intentos forzados de infracción de vehículos. Estos sistemas a menudo utilizan brazos abatibles de acero estructural de gran calibre, núcleos internos de refuerzo de cables de acero o bolardos hidráulicos y bloqueadores de caminos integrados. Las unidades de accionamiento suelen ser electrohidráulicas y utilizan bombas de fluido de alta presión y cilindros hidráulicos dobles de doble acción para levantar vigas de barrera pesadas o estructuras de acero de gran calibre.

Al especificar barreras de seguridad física para bases militares, plantas de energía, centros de datos e instalaciones de procesamiento de productos químicos, los ingenieros hacen referencia a estándares de impacto internacionales como ASTM F2656 o IWA 14-1. Estas certificaciones estándar clasifican las barreras en función de su capacidad para detener un camión mediano de 6.800 kg que viaja a velocidades que oscilan entre 50 km/h y 80 km/h. Las barreras de control de acceso de alta seguridad cuentan con pasadores de bloqueo pesados ​​que acoplan físicamente el brazo abatible a postes receptores reforzados al cerrarse por completo, transfiriendo energía cinética directamente a bases de concreto profundamente enterradas durante un evento de impacto.

1. Alta resistencia a la penetración : El cableado interno reforzado y los diseños de postes de bloqueo convierten la energía cinética vehicular en resistencia estructural al corte, deteniendo a los hostiles en el perímetro.

2. Integración de credenciales de acceso flexible : se conecta con escáneres biométricos, etiquetas RFID de largo alcance, terminales de reconocimiento facial y software de comando de seguridad remoto.

3. Protocolos de emergencia a prueba de fallas : incorpora tanques acumuladores dedicados o baterías de respaldo para permitir el cierre total automático o el despliegue rápido de emergencia (EFO) en menos de 1,5 segundos.

Comparación técnica de arquitecturas de puertas de barrera

Seleccionar la barrera de seguridad correcta requiere evaluar varios parámetros operativos, incluida la distancia al techo, la velocidad del vehículo, el volumen de tráfico y los requisitos de seguridad del perímetro. El análisis comparativo a continuación proporciona una descripción general estructurada de las especificaciones clave en las clasificaciones de puertas de barrera primarias.

Pautas de selección de sistemas para ingenieros de sitio

Al diseñar un diseño integral de control de acceso perimetral, los ingenieros de las instalaciones deben equilibrar la velocidad operativa con la confiabilidad mecánica a largo plazo. Seleccionar una configuración de barrera inadecuada a menudo provoca un desgaste prematuro de los componentes, ruido excesivo o violaciones de seguridad.

1. Evalúe la geometría del sitio y el espacio libre vertical : para estacionamientos en sótanos interiores con espacio libre para la cabeza restringido, especifique barreras de pluma articulada que se doblen en un ángulo de 90 grados o 180 grados durante el levantamiento. Para carriles exteriores abiertos, las puertas con brazo recto de aluminio ofrecen mayor durabilidad y un ajuste más sencillo del equilibrio del resorte.

2. Calcule la carga de tráfico diaria y los ciclos de trabajo pico : los sitios que superan los 5000 pases diarios requieren servomotores sin escobillas de 24 VCC o unidades de accionamiento hidráulico comerciales. Los motores de inducción de CA deben reservarse para puertas de comunidades residenciales de baja frecuencia debido a los riesgos de corte térmico durante el funcionamiento continuo.

3. Integre capas de seguridad redundantes : nunca confíe en una única fuente de detección de vehículos. Combine detectores de bucle de tierra de doble canal para la detección de masas metálicas con sensores ópticos infrarrojos y radar de ondas de alta frecuencia para detectar peatones y objetos no metálicos.

4. Plan para las condiciones ambientales : Los entornos marinos y los sitios de producción de productos químicos requieren gabinetes de acero inoxidable 316 o carcasas de zinc electrogalvanizado de alta calidad con clasificación IP65 para evitar la oxidación estructural y fallas en el tablero de control.

La elección de un sistema de barrera de seguridad depende de hacer coincidir la mecánica de accionamiento, la integración del control y la construcción física con las demandas de seguridad específicas del sitio. Los sistemas de barrera modernos sirven como componentes de borde activo en redes integradas de seguridad de instalaciones, impulsando la eficiencia operativa y manteniendo al mismo tiempo una protección perimetral confiable. La inspección de los requisitos de infraestructura física, las tensiones ambientales y los parámetros de densidad de tráfico antes de la instalación garantiza un rendimiento óptimo, una alta confiabilidad y bajos costos operativos de por vida.
