La instalación de sistemas corredizos de abridores de puertas requiere establecer una plataforma de concreto reforzado estructuralmente, ejecutar una alineación precisa de la plataforma del motor mecánico, configurar cadenas de transmisión o perfiles de bastidor calibrados, integrar fotocélulas de seguridad secundarias obligatorias y ajustar los parámetros de límite del tablero de control electrónico para garantizar una automatización perfecta del acceso al sitio.
Herramientas y materiales necesarios
Desembalaje y organización de componentes
Preparación de la plataforma de concreto y el cableado
Colocación y montaje del abridor de puerta
Configurando la cadena
Instalación del fotoojo y los dispositivos de seguridad secundarios
Poder y alineación
Prueba de los dispositivos de seguridad
Agregar accesorios para una funcionalidad mejorada
Herramientas civiles y de mampostería: excavadora para postes, mezcla de concreto, rejilla de estructura de barras de refuerzo, nivel de burbuja, tableros de encofrado de madera, tubos de conducción no metálicos y un juego de brocas para mampostería.
Herramientas de montaje mecánico: juego de llaves de tubo de alta resistencia, llave dinamométrica, pelacables, herramienta para romper cadenas, cinta métrica de acero, hilo para calibración axial y llaves combinadas de boca.
Diagnóstico eléctrico: multímetro digital, juego de destornilladores aislados, tubos termorretráctiles, engarzadores de cables y sellador eléctrico para terminaciones de cajas de conductos resistentes a la intemperie.
Los clientes comerciales europeos solicitan con frecuencia unidades de accionamiento de CC de bajo voltaje integradas debido a su perfecta compatibilidad con batería de respaldo durante cortes de red. La selección de una unidad de motor de accionamiento de grado industrial, como el abridor de puerta de garaje con motor para puerta corrediza de alta eficiencia , garantiza que la carcasa del motor admita de forma nativa las demandas del ciclo de trabajo pesado sin sobrecarga térmica.
Desempaque con cuidado todo el hardware y realice una auditoría de inventario inmediata con la lista de materiales de fábrica para verificar que no haya daños durante el transporte ni tornillos faltantes. Mantenga la PCB de control dentro de su blindaje antiestático hasta que se complete el montaje estructural para evitar daños electrostáticos. Los sistemas de puertas corredizas de Omker empaquetan componentes mecánicos y electrónicos en distintos subconjuntos para un ensamblaje eficiente en el campo.
Conjunto de unidad motriz: Chasis de motor de alta resistencia con caja de cambios integrada de aluminio fundido.
Hardware de enganche: Cadena de transmisión galvanizada (#41/#50) o secciones de cremallera de acero reforzado.
Control y acceso: tablero de control principal precableado, transmisores remotos multicanal, imanes de límite y teclas de anulación manual.
La base de montaje debe absorber las fuerzas de inercia de arranque y parada generadas por pesadas hojas de acero que se mueven a velocidades de hasta 12 metros por minuto. Una base que se desplaza o se asienta provoca desalineaciones entre el piñón y la cremallera, lo que acelera el desgaste de los engranajes y provoca fallas prematuras del sistema.

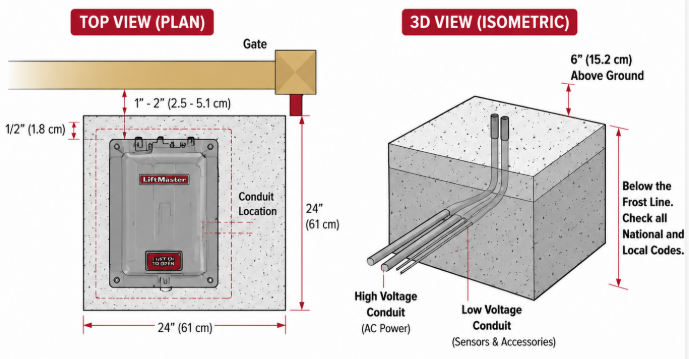

Estándares de ingeniería de plataformas de concreto:
Profundidad y tamaño de la base: Excave un hoyo de al menos 400 mm de profundidad por 400 mm de ancho, que se extienda por debajo de la línea de congelación del suelo local para evitar el levantamiento estacional del suelo.
Mezcla de hormigón: Colado con hormigón con una resistencia mínima a la compresión de 25 MPa, reforzado con una jaula interna de barras de acero de 10 mm.
Colocación de conductos: Pase dos conductos rígidos de PVC separados a través de la plataforma: uno dedicado estrictamente a la alimentación principal de CA de alto voltaje y el segundo dedicado exclusivamente al cableado de sensores/accesorios de bajo voltaje para eliminar la interferencia electromagnética (EMI).
Una disposición adecuada de los cimientos evita la entrada de agua en las cajas de conexiones de alto voltaje durante las lluvias torrenciales. Los ingenieros de campo enfatizan que el trabajo inadecuado de cimientos estructurales representa más del 40% de las llamadas de servicio de campo dentro de los primeros dos años de la instalación.
El montaje del operador exige una alineación horizontal y axial exacta para evitar que el peso de la hoja vertical de la puerta aplaste los cojinetes del eje impulsor y los sellos de aceite. Las bases del operador de Omker cuentan con canales de ajuste ranurados para microcalibración.
Asegure la placa de montaje de la base de alta resistencia a la plataforma de concreto usando pernos de anclaje de expansión o pernos en J.
Nivele la placa base en ambos ejes horizontales utilizando tuercas niveladoras y un nivel de burbuja de precisión.
Alinee la rueda dentada de salida del operador paralela a la línea del marco de la puerta, manteniendo un espacio de enganche de 15 mm a 20 mm.
Asegure el abridor de puerta de garaje con motor de puerta corrediza en la base, manteniendo los accesorios de montaje apretados con los dedos para las comprobaciones finales de alineación.

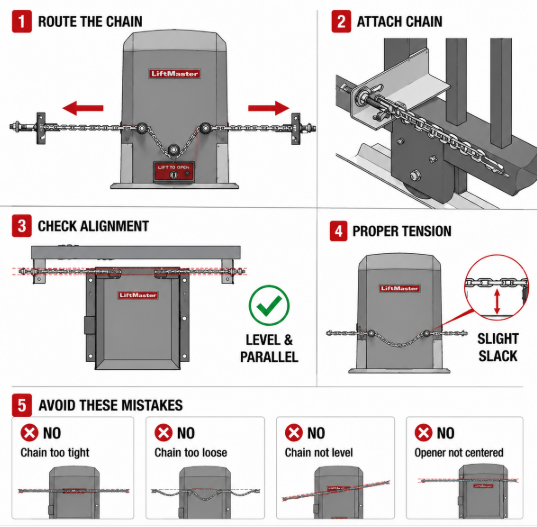

La conexión de la cadena de transmisión crea el vínculo de transmisión de potencia entre el eje del motor de engranaje helicoidal y la hoja de la puerta. La tensión adecuada de la cadena evita que la transmisión se golpee durante los ciclos de arranque del motor sin sobrecargar los cojinetes del eje.
Coloque soportes de cadena de alta resistencia en ambos extremos inferiores del marco de la hoja de la puerta.
Pase la cadena de rodillos a través de la rueda dentada impulsora y debajo de las guías internas dentro del chasis.
Conecte los extremos de la cadena a los tensores del soporte utilizando eslabones de conexión maestros.
Ajuste los tensores hasta que la flexión de la cadena mida entre 15 mm y 20 mm por cada 3 metros de luz.
Consejo de mantenimiento: limpie periódicamente las cadenas de transmisión y aplique lubricantes sintéticos no pegajosos para evitar la acumulación de polvo. Revise nuestra guía completa sobre consejos de mantenimiento de puertas corredizas para 2026 para conocer los estándares de ciclo de vida extendido de los equipos.

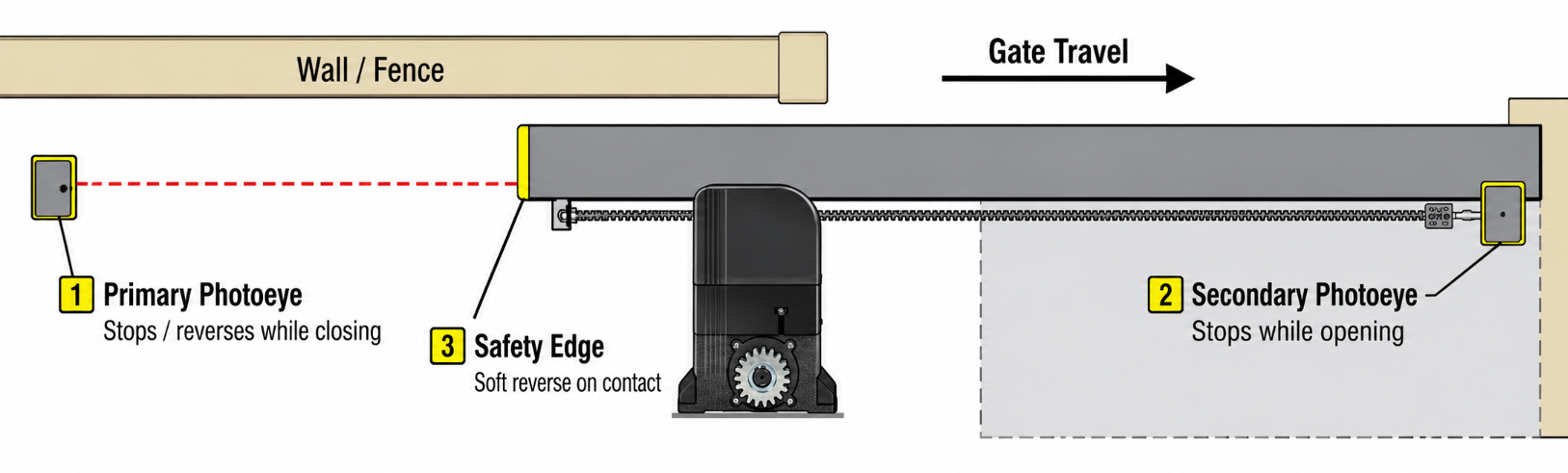

La instalación de fotocélulas de seguridad activa y bordes de contacto crea la protección obligatoria contra atrapamientos requerida por las normas internacionales (UL 325 y EN 12453) para proteger a vehículos y peatones.
Fotocélulas infrarrojas primarias: instaladas a lo largo de la abertura del camino de entrada (200 mm de altura) para activar una reversión inmediata de la puerta cuando se interrumpe durante el cierre.
Viga de seguridad de bolsillo secundaria: ubicada a lo largo de la zona de deslizamiento hacia atrás para evitar que los puntos de pellizco queden atrapados durante los ciclos de apertura.
Sensores de borde resistivo: Montados en el borde delantero del marco de la puerta para iniciar inversiones suaves al contacto físico.
Antes de energizar el sistema, complete una prueba de empuje mecánica manual para confirmar que la puerta se desliza suavemente con una fuerza de 15 kg sin atascarse a lo largo de su carril.

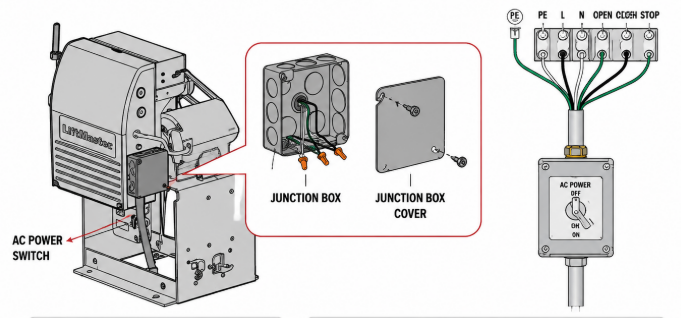

Verifique que el voltaje de suministro de CA entrante coincida con las especificaciones del tablero de control (220 V/110 V).
Termine el cableado eléctrico en los terminales de suministro principal y asegure las conexiones de conexión a tierra.
Fije los soportes del interruptor de límite magnético o mecánico en los límites precisos de recorrido de apertura y cierre total.
Aplique energía principal y observe los LED de estado del sistema para garantizar una salida de voltaje de control de CC estable.
Energice el circuito de la placa principal e inspeccione los indicadores LED de estado del sistema para verificar el estado del suministro de energía de bajo voltaje.
Las pruebas de seguridad sistemáticas confirman que la sensibilidad electrónica interna a la fuerza y los dispositivos sensores externos desencadenan respuestas instantáneas del sistema durante los encuentros físicos.
Prueba de Sensibilidad a la Obstrucción: Coloque una barrera rígida contra el poste cerrado; el controlador debe detectar picos de amperaje e invertir la dirección en 2 segundos.
Prueba de interrupción del fotoojo: interrumpa el haz infrarrojo activo durante el ciclo de cierre para confirmar la inversión inmediata de la puerta.
Prueba de llave de anulación manual: desconecte la alimentación principal, inserte la llave, desengrane el embrague mecánico y confirme el funcionamiento suave del portón manual.
Información de ingeniería: los microcontroladores inteligentes de Omker incorporan detección dinámica de amperaje que calcula continuamente los cambios de resistencia del viento mientras detecta instantáneamente obstáculos rígidos para un cumplimiento de seguridad superior.

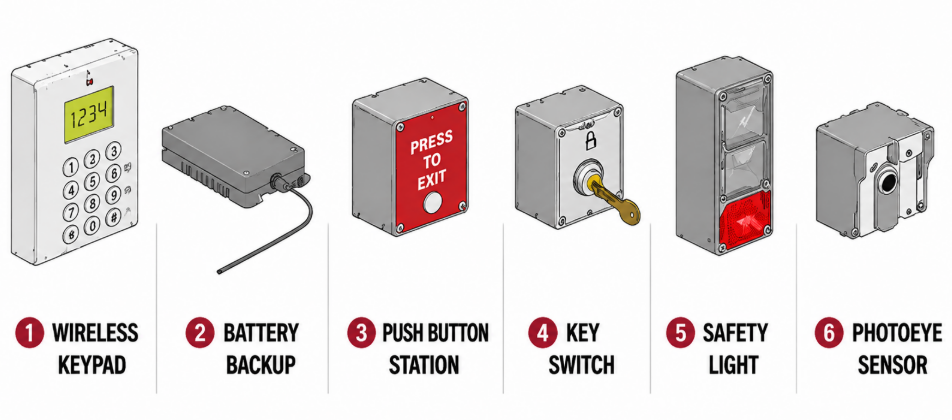

La conexión de periféricos de control de acceso externos maximiza la seguridad y la comodidad del perímetro. Los tableros de control Omker proporcionan salidas auxiliares integradas de 12 V/24 V CC y terminales de contacto seco para expansión plug-and-play. Obtenga más información sobre los accesorios para abrepuertas.
Teclados inalámbricos: Ubicados sobre pedestales de cuello de cisne a la altura de la ventana del conductor, a 1,5 metros de la línea de la puerta.
Detectores de bucle inductivo: Cortan en la superficie del camino de entrada para proporcionar activación de salida automática con manos libres y bloqueos de seguridad del vehículo.
Módulos de acceso inteligente: los receptores Wi-Fi/GSM integrados conectados a terminales de contacto seco permiten el control de aplicaciones de teléfonos inteligentes y el seguimiento de eventos en tiempo real.
La instalación exitosa de sistemas de automatización corredera para abridores de puertas requiere combinar una preparación estructural, una instalación mecánica limpia y una integración precisa de la seguridad. Los instaladores primerizos que establezcan cuidadosamente una plataforma de cimentación nivelada, ejecuten una alineación adecuada de la cadena de transmisión o del bastidor y prueben rigurosamente los mecanismos de inversión de seguridad garantizarán una protección perimetral confiable y a largo plazo. Al elegir plataformas de automatización robustas y de alto rendimiento, como el abridor de puerta de garaje con motor para puerta corrediza , mantener alineaciones mecánicas precisas y seguir protocolos de atención preventiva como los que se detallan en nuestra guía sobre Consejos de mantenimiento de puertas corredizas para 2026 , los propietarios y contratistas profesionales logran una seguridad operativa y perimetral duradera.
