Un motor de persiana enrollable es un mecanismo de accionamiento electromecánico diseñado para automatizar el movimiento vertical de las lamas de la cortina a lo largo de guías estacionarias. Estos motores reemplazan las manivelas manuales, los resortes contrapesados y los polipastos de cadena con potencia de rotación automatizada de alto torque. Al alojar el conjunto del motor dentro del tubo de transmisión o montarlo externamente en una brida lateral de alta resistencia, estas unidades brindan regulación precisa de la velocidad, parada automatizada e integración con redes modernas de control de acceso.
Desde una perspectiva de ingeniería, los accionamientos de contraventanas se dividen en dos diseños mecánicos principales: motores tubulares y motores industriales de montaje lateral (o central). Los motores tubulares encajan directamente dentro del eje cilíndrico, maximizando el espacio libre y manteniendo una huella estética limpia. Las unidades de montaje lateral utilizan cadenas de transmisión de alta resistencia o acoplamientos de engranajes directos para levantar enormes cortinas de puertas industriales que pesan hasta varias toneladas métricas.
Motores tubulares estándar : Diseñados para escaparates comerciales, persianas y contraventanas de seguridad ligeras. Estas unidades compactas funcionan a velocidades fijas con firmas de bajo ruido.
Motores tubulares de anulación manual : Equipados con un engranaje helicoidal interno, que permite el funcionamiento manual con manivela durante cortes totales de energía.
Motores de montaje lateral de servicio pesado : construidos para puertas de almacenes industriales de alta frecuencia, incorporando entradas eléctricas trifásicas y frenos de seguridad integrados.
En OMKER, nuestro equipo de ingeniería prioriza la durabilidad estructural y un par de rotación suave. Al especificar engranajes de acero mecanizados con precisión y devanados de cobre de alta calidad, cada motor de persiana enrollable ofrece una larga vida útil bajo cargas operativas pesadas. Los clientes comerciales europeos solicitan periódicamente límites personalizados, sistemas de frenado silenciosos y tarjetas de control integradas. Explore nuestras especificaciones técnicas y consulte a nuestros expertos a través del contacto con el soporte técnico de OMKER para optimizar su arquitectura de automatización de entradas.
Rango de diámetro interno : las unidades tubulares generalmente miden 35 mm, 45 mm, 59 mm o 92 mm para adaptarse a tubos de transmisión estándar, mientras que los motores de montaje lateral se asientan externamente sobre soportes de brida.
Rango de salida de par : Los motores tubulares compactos entregan entre 10 Nm y 300 Nm, mientras que los sistemas industriales de montaje lateral suministran desde 300 Nm hasta más de 2000 Nm.
Materiales del marco estructural : La carcasa tubular cerrada utiliza aluminio fundido y acero extruido, mientras que los accionamientos industriales pesados dependen de carcasas de hierro fundido.
Capacidades de ciclo de trabajo : Los motores tubulares tienen una clasificación de 4 a 6 minutos de operación continua (clasificación intermitente S3), mientras que los motores laterales trifásicos admiten ciclos de trabajo continuos S1/S2.
Consejo operativo : al seleccionar un motor de persiana enrollable, calcule el peso total de la cortina más un factor de seguridad del 30 por ciento para tener en cuenta la fricción del riel guía, la resistencia a la carga del viento y los lubricantes para climas fríos. Una especificación insuficiente del par del motor provoca una acumulación excesiva de calor, lo que provoca un disparo prematuro por sobrecarga térmica durante ciclos operativos consecutivos. |
La instalación adecuada determina directamente la vida útil operativa, el perfil de sonido y el cumplimiento de seguridad de cualquier motor de persiana enrollable. Una alineación axial inadecuada provoca una carga desigual en los engranajes, vibraciones intensas y desgaste prematuro de la corona impulsora y del anillo adaptador de transmisión.
Preparación del eje : Asegúrese de que el tubo impulsor octogonal o redondo esté limpio, desbarbado y libre de costuras de soldadura internas. Inserte el núcleo del motor hasta que el adaptador de transmisión quede al ras contra el tope del tubo.
Bloqueo de corona y rueda motriz : fije el adaptador de transmisión al tubo usando remaches pop o tornillos de retención. Evite tornillos largos que podrían perforar la carcasa interna del motor o dañar los devanados de cobre del estator.
Montaje y nivelación del soporte : Asegure el soporte del cabezal del motor a la placa final usando sujetadores de alta resistencia. Verifique la perfecta alineación horizontal a lo largo del eje del cañón con un nivel de precisión para evitar una distribución desigual de la carga.

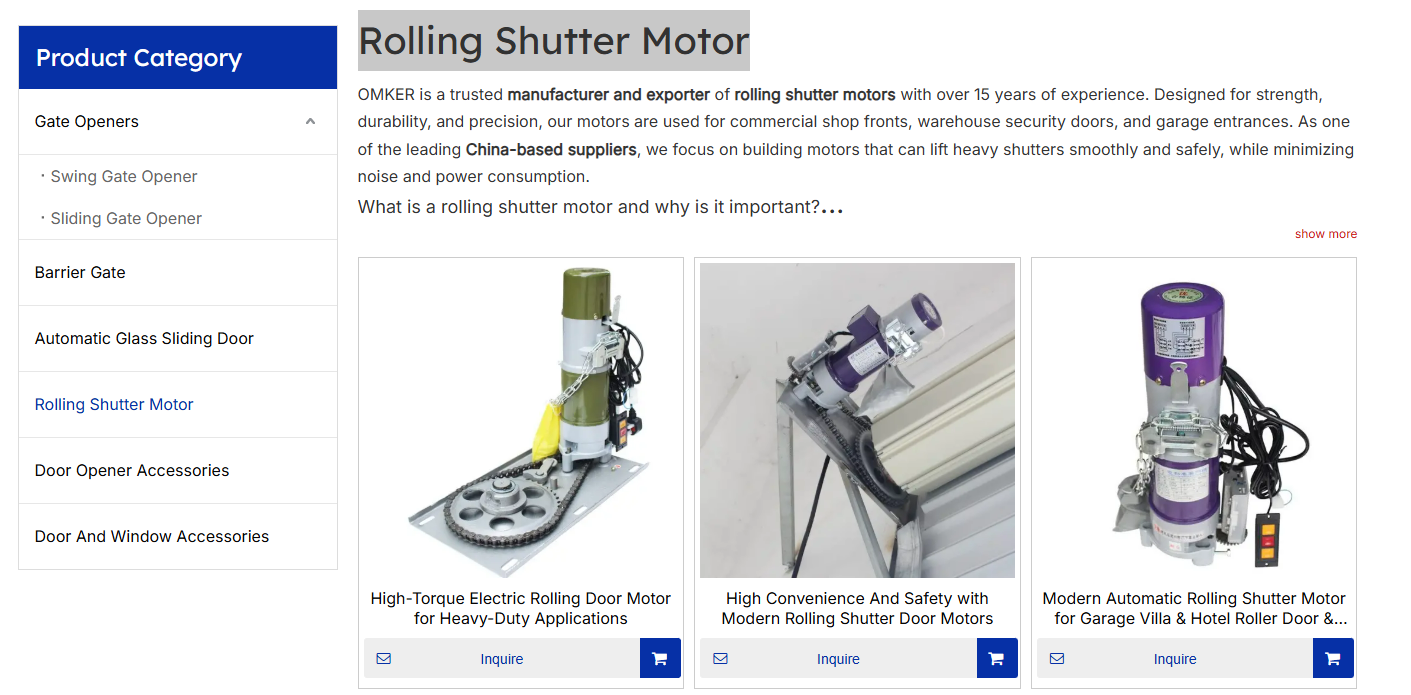

Descubra la gama completa de motores para persianas enrollables de OMKER para encontrar la configuración de accionamiento ideal para su configuración de instalación específica: Descubra la gama completa de motores para persianas enrollables de OMKER.
Tolerancia horizontal del barril : Mantenga la desviación del eje dentro de 1,5 mm a lo largo de 3 metros para evitar una envoltura desigual de las tablillas y una fatiga prematura de los rodamientos.
Inserción del sujetador de tornillos : limite la profundidad del tornillo interno a menos de 10 mm en el tubo de transmisión para evitar perforar el aislamiento de la bobina del estator y provocar cortocircuitos eléctricos.
Bucle de goteo y radio de curvatura del cableado : Mantenga un radio de curvatura del cable dinámico de al menos 50 mm y forme un bucle de goteo hacia abajo para detener la entrada de agua.
Ajuste del tornillo de límite : realice ajustes precisos de media vuelta durante la calibración para evitar recorridos excesivos y atascos estructurales de la cortina.
Nota de mantenimiento : Durante la instalación, asegúrese de que el cable de suministro eléctrico forme un bucle de goteo hacia abajo antes de ingresar al cabezal del motor. Esto evita que el agua de lluvia o la condensación corran a lo largo del cable directamente hacia la carcasa del límite electrónico. |
El diseño interno de un motor de persiana enrollable refleja una rigurosa ingeniería mecánica optimizada para limitaciones espaciales extremas. Un motor tubular debe incluir una alta generación de par, reducción de velocidad, detección de posición y frenado dinámico en una carcasa cilíndrica alargada.
Estator y rotor electromagnéticos : El alambre magnético de cobre puro envuelto alrededor de laminaciones de acero al silicio de alta calidad genera un fuerte flujo electromagnético, produciendo una fuerza de rotación estable con pérdidas mínimas de energía térmica.
Caja de engranajes planetarios de etapas múltiples : Los engranajes planetarios compactos distribuyen la carga mecánica de manera uniforme entre múltiples puntos de contacto de los dientes del engranaje. Este diseño reduce drásticamente la fatiga mecánica al tiempo que aumenta el par de salida del motor.
Conjunto de freno electromagnético : Los frenos electromagnéticos de tipo disco, aplicados por resorte, bloquean instantáneamente el eje de transmisión cuando se detiene la energía, evitando que la cortina se deslice o caiga por gravedad.
Conjunto de límite mecánico/electrónico : microinterruptores de precisión accionados por tornillos de rosca fina cuentan las rotaciones totales del eje del cilindro para cortar la energía en posiciones predeterminadas de la cortina superior e inferior.
Los ingenieros suelen analizar cómo el desgaste mecánico compromete estos componentes con el tiempo. Si observa chirridos o caídas incontroladas de las contraventanas, consulte nuestra guía detallada de solución de problemas para identificar fallas mecánicas del motor de las contraventanas enrollables para evitar fallas totales del sistema estructural.
Núcleo del estator : elaborado a partir de láminas de acero al silicio laminadas en frío para suprimir las pérdidas de calor por corrientes parásitas durante ciclos prolongados.
Engranajes planetarios : mecanizados con precisión a partir de acero pulvimetalúrgico de alta resistencia para multiplicar el par en espacios físicos reducidos.
Conjunto de freno : Equipado con un forro de fricción sin asbesto para una sujeción mecánica dinámica, inmediata y a prueba de fallos.
Carcasa del motor : Construida con acero extruido resistente a la corrosión para mantener una alineación interna rígida del eje bajo cargas elevadas.
Engranajes de interruptor de límite : moldeados con polímero de ingeniería POM resistente al desgaste para conservar un conteo de ciclos preciso durante décadas de uso.
Filosofía de diseño : ¿Por qué construimos nuestras carrocerías de motor con carcasas de acero extruido sin costuras? A través de la experiencia de campo, los ingenieros de OMKER identificaron que las carcasas de aluminio fundido pueden deformarse bajo pares repentinos de carga de viento. Las carcasas de acero preservan las tolerancias del engranaje del eje del engranaje, eliminando el atascamiento del engranaje y extendiendo dramáticamente la vida útil de la caja de cambios. |

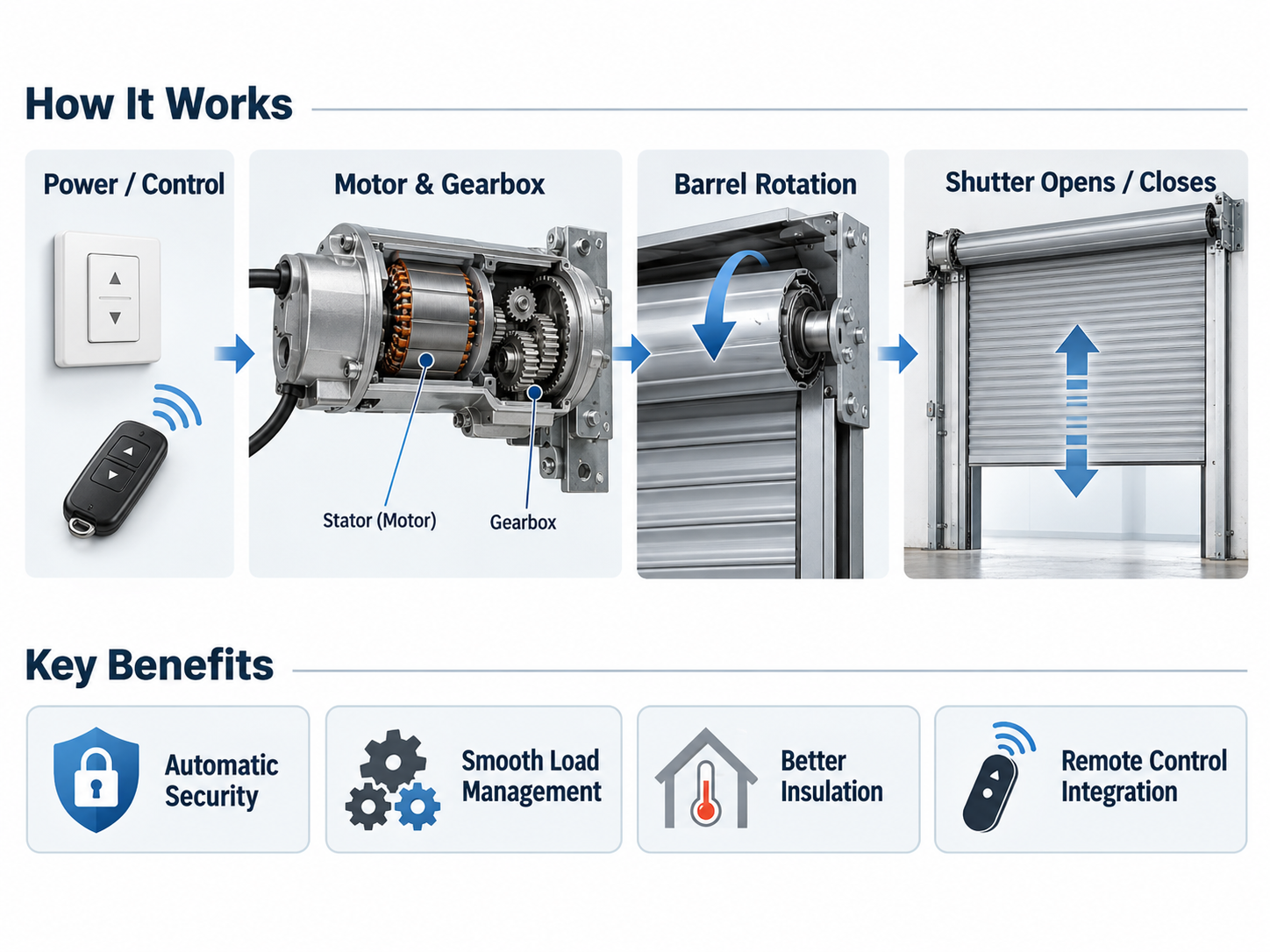

Comprender cómo funciona el motor de una persiana enrollable requiere analizar la conversión de energía eléctrica en movimiento lineal de la cortina. Cuando el interruptor de control o el transmisor inalámbrico energiza la bobina del estator, el rotor gira a altas velocidades (normalmente de 1400 a 2800 RPM). Esta rotación de alta velocidad y bajo par pasa a la caja de engranajes de reducción planetaria de etapas múltiples, convirtiendo la velocidad en un par de salida alto (normalmente de 12 a 30 RPM en la rueda motriz final).
Seguridad automatizada de las instalaciones : las contraventanas motorizadas eliminan los candados físicos y las cadenas manuales y se bloquean automáticamente mediante sistemas de frenado dinámico electromagnético al cerrarse.
Eficiencia térmica y aislamiento : el cierre motorizado consistente preserva el sellado hermético del cepillo de borde, lo que minimiza las fugas de flujo de aire de HVAC y reduce los costos de energía del edificio.
Gestión suave de la carga : Los protocolos del controlador de arranque y parada suaves eliminan los golpes mecánicos, lo que evita la distorsión de las lamas y extiende la longevidad de la guía.
Para los centros de distribución de gran volumen, equipar cortinas enrollables con unidades de accionamiento confiables elimina costosas demoras causadas por cadenas mecánicas atascadas. Para actualizar la automatización del acceso de sus instalaciones, obtenga soluciones de accionamiento de calidad comercial directamente de la serie oficial de motores para persianas enrollables de OMKER..
Velocidad de elevación : los sistemas motorizados automatizados promedian de 3 a 6 segundos por metro, en comparación con 10 a 30 segundos por metro con polipastos de cadena manuales.
Esfuerzo mecánico : los accionamientos eléctricos proporcionan un par constante y uniforme a lo largo del tubo cilíndrico, eliminando los movimientos bruscos que distorsionan los listones de las cortinas.
Integración de control : las unidades de accionamiento automatizadas se conectan sin esfuerzo con controles remotos inalámbricos, lectores de acceso RFID, paneles PLC y redes de administración de edificios.
Principio de funcionamiento Nota principal : La carga real en un motor de persiana enrollable cambia continuamente durante el funcionamiento. A medida que se enrolla la cortina, el diámetro efectivo del barril aumenta con cada capa de listón enrollada alrededor del tubo. Esto aumenta el brazo de palanca efectivo, lo que requiere una salida de torsión máxima justo antes de la posición de apertura total. |
Seleccionar la configuración de energía eléctrica adecuada garantiza que el motor de su persiana enrollable funcione de manera confiable en diversas condiciones ambientales y configuraciones de infraestructura de servicios públicos. Los requisitos de energía varían desde suministros residenciales monofásicos hasta conexiones trifásicas industriales pesadas.
Alimentación de CA monofásica (230 V/120 V) : la configuración estándar para escaparates minoristas pequeños y medianos y contraventanas residenciales. Estos motores utilizan un condensador de funcionamiento interno para generar el cambio de fase necesario para el par de arranque.
Alimentación CA Trifásica (380V / 415V) : Se utiliza en aplicaciones industriales pesadas. La energía trifásica ofrece un par de rotación suave sin necesidad de condensadores de arranque de fase, lo que permite ciclos de trabajo continuos (clasificación S1) para muelles logísticos.
Sistemas de alimentación de 24 VCC : Unidades de accionamiento de CC de bajo voltaje alimentadas por baterías de respaldo cargadas por la red eléctrica o paneles solares. Esencial para contraventanas de emergencia contra incendios que deben funcionar automáticamente durante fallos totales de la red.
CA monofásica (120 V/230 V) : Conexión a red estándar ideal para escaparates y persianas residenciales; Utiliza condensadores de funcionamiento internos para generar par de arranque.
AC Trifásico (380V/415V) : Suministro de alta eficiencia para centros logísticos; elimina los condensadores de arranque para ofrecer capacidades de servicio continuo S1 sin parar.
CC de bajo voltaje (sistema de 24 V) : configuración respaldada por batería diseñada para barreras de seguridad contra incendios y entradas alimentadas por energía solar fuera de la red durante apagones totales.
Información sobre la selección de energía: en regiones con redes eléctricas inestables, los motores monofásicos a menudo fallan debido a caídas de voltaje que impiden que el capacitor de funcionamiento inicie la rotación. En estos mercados, OMKER recomienda instalar variadores de 24 VCC con unidades de gestión de batería integradas, lo que garantiza un suministro de corriente estable independientemente de las fluctuaciones de la red local. |
Cuando el motor de una persiana enrollable levanta una cortina pesada, la resistencia eléctrica dentro de los devanados del estator y la fricción mecánica dentro de los engranajes planetarios generan calor. Debido a que los motores tubulares están encerrados dentro de tuberías de accionamiento selladas, gestionar la disipación térmica es vital para evitar la rotura del aislamiento.
Interruptor de corte térmico bimetálico : integrado directamente dentro del paquete de bobinas de cobre del estator, este interruptor termosensible abre el circuito eléctrico cuando la temperatura interna alcanza aproximadamente 135 °C a 150 °C, cortando la energía para evitar que el devanado se queme.
Clasificaciones de ciclo de trabajo (estándares S2/S3) : la mayoría de los motores tubulares comerciales tienen una clasificación S2 (servicio de corta duración) o S3 (servicio periódico intermitente), lo que normalmente limita el tiempo de funcionamiento continuo de 4 a 6 minutos antes de requerir un período de enfriamiento.
Materiales de aislamiento Clase H : Los motores de alta especificación utilizan alambre magnético esmaltado Clase H con clasificación de hasta 180 °C, lo que proporciona una protección superior contra fallas de aislamiento causadas por ciclos de sobrecarga accidentales.
Umbral del sensor de corte : los interruptores bimetálicos interrumpen la continuidad del circuito entre 135 °C y 150 °C para proteger los devanados del estator.
Duración del ciclo de enfriamiento : la recuperación térmica estándar requiere de 15 a 20 minutos de tiempo de descanso bajo enfriamiento ambiental natural.
Clasificación de aislamiento de la bobina : Las unidades de alto rendimiento cuentan con alambre magnético Clase H clasificado para soportar temperaturas internas de hasta 180 °C.
Precisión del límite posicional : Los mecanismos de interruptor de límite de rosca fina de precisión mantienen la precisión de parada dentro de +/- 0,5 mm a lo largo de miles de ciclos.
Protocolo de protección térmica : nunca pase por alto un interruptor térmico interno si el motor de una persiana enrollable se detiene durante una prueba de alta frecuencia. Permita que la unidad complete su ciclo natural de enfriamiento de 20 minutos. Eludir los límites térmicos compromete permanentemente el aislamiento de la bobina de cobre, lo que genera cortocircuitos, riesgos de incendio y fallas totales del motor de accionamiento. |
