Como ingeniero senior de automatización con décadas de experiencia en implementación de campo en Europa y América del Norte, he visto fallas en la seguridad perimetral debido a un emparejamiento mecánico inadecuado, como el montaje de motores lineales livianos en puertas sólidas para vientos fuertes. Las instalaciones modernas exigen una alta longevidad del ciclo de trabajo, una integración perfecta y un estricto cumplimiento de seguridad como EN 12453 y UL 325. Esta guía técnica desglosa los principios de ingeniería de los abridores de puertas corredizas, batientes y de barrera.

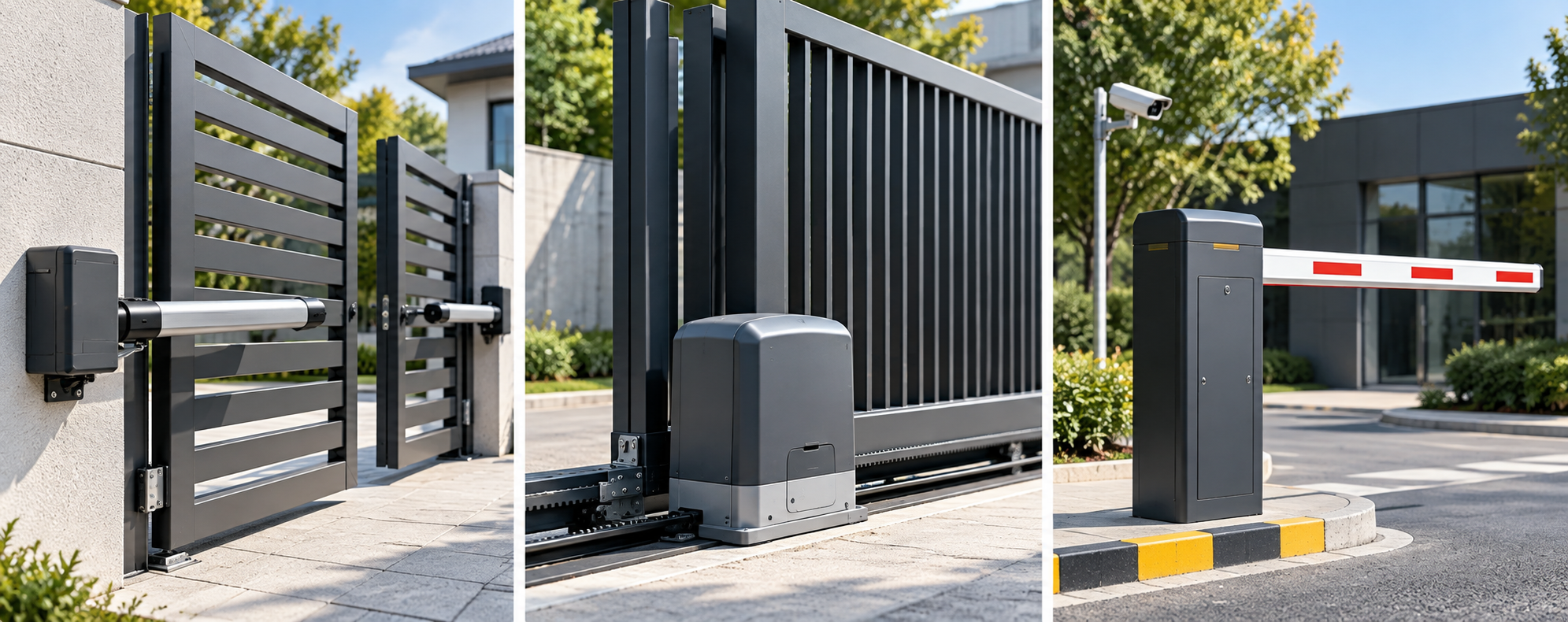

Un abridor de puerta automático convierte la energía eléctrica o solar en fuerza cinética para accionar barreras de acceso físicas. Las unidades modernas sirven como centros de automatización industrial con tableros lógicos multivoltaje, sensores de límite magnéticos, variadores de frecuencia y bucles de control con detección de par.
Seleccionar el operador óptimo requiere tratar la hoja de la puerta y el motor como un único conjunto dinámico. La masa de la hoja, el área de superficie, la fricción y la alineación de las bisagras dictan las curvas de par, los umbrales térmicos y las relaciones de transmisión mecánica requeridas por el motor.
Las piezas principales incluyen motores AC/DC, cajas de engranajes helicoidales, tableros de control, cremalleras o brazos de engranajes de transmisión, interruptores de límite, sensores de seguridad de fotocélulas e interfaces RFID o de teclado.
El diseño del accionamiento mecánico dicta la transferencia de fuerza al marco de la puerta. Las opciones de transmisión incompatibles causan un rápido desgaste de los engranajes, fatiga severa de las bisagras, quemaduras del motor y disparos de seguridad inesperados.

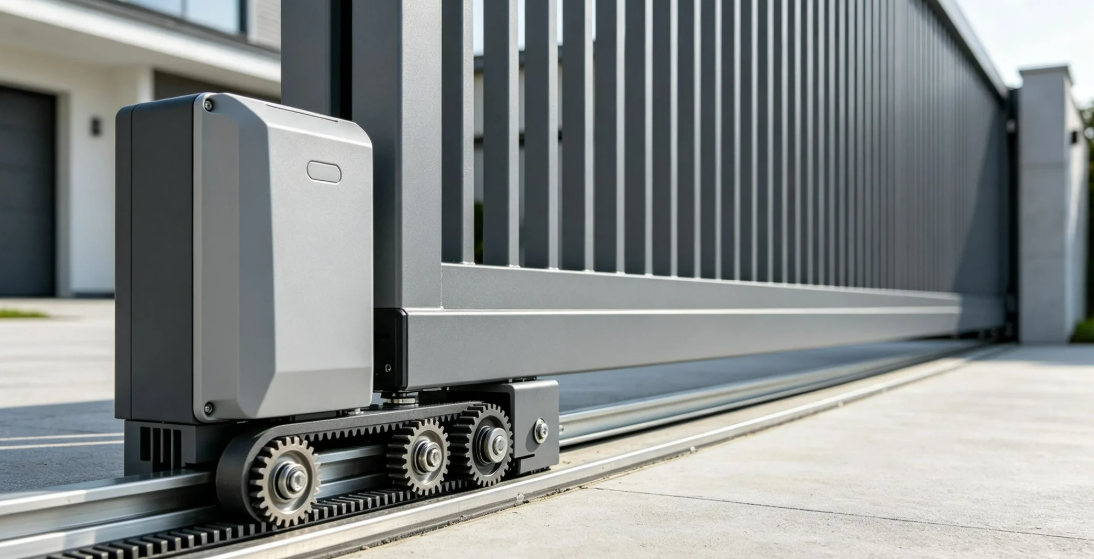

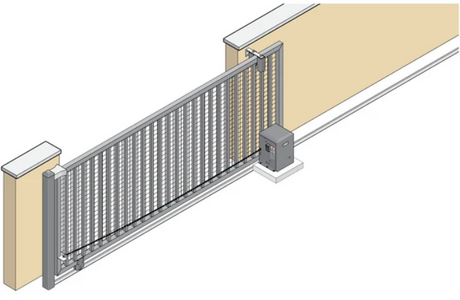

Los abridores de puertas corredizas se mueven horizontalmente a lo largo de los límites de la propiedad mediante motores de tierra y piñones que engranan con cremalleras continuas. Al operar lateralmente a lo largo de vías terrestres o rodillos voladizos suspendidos, eliminan el espacio libre para el barrido de la entrada y manejan puertas con pesos pesados de hasta 3000 kilogramos.
Un motor de tierra hace girar un piñón engranado con una cremallera horizontal en la puerta, convirtiendo la potencia de rotación en movimiento lineal a lo largo de pistas de tierra o rodillos voladizos.
Ideal para terminales de carga, accesos empinados y perímetros de seguridad anti-rampas que requieren puertas largas y pesadas que se mueven lateralmente sin utilizar el espacio de barrido del acceso.
Huella de barrido cero en la entrada.
Alta tolerancia a la carga de viento debido al movimiento del vector lateral.
Gran capacidad de soporte para estructuras industriales de acero de hasta varias toneladas.
Consejo de mantenimiento operativo : inspeccionar y limpiar las pistas de tierra, verificar la alineación de la cremallera y mantener los interruptores de límite libres de desechos magnéticos evita el atascamiento mecánico. Para diagnósticos operativos completos y procedimientos de recuperación de fallas, consulte nuestra guía técnica sobre solución de problemas y restablecimiento de unidades de automatización de puertas.. |

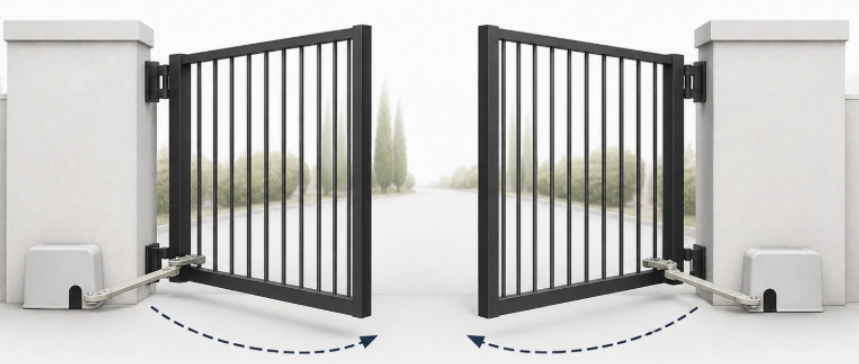

Los abridores de puertas batientes automatizan hojas que giran alrededor de postes de bisagra mediante actuadores lineales, brazos articulados o accionamientos subterráneos. Los brazos lineales hidráulicos o de tornillo se fijan directamente a los postes, mientras que los brazos articulados se envuelven alrededor de pilares anchos y las unidades subterráneas ofrecen una integración limpia y oculta.
Los actuadores lineales extienden o retraen una varilla de empuje unida entre el poste y la hoja de la puerta, creando un efecto de palanca rotacional alrededor del pasador de la bisagra principal para girar la hoja.
Ampliamente utilizado en urbanizaciones residenciales, comunidades cerradas y propiedades clásicas con entradas laterales anchas donde se prioriza la presentación estética sobre la velocidad.
Menores costos de instalación civil sin vías terrestres.
Diseños de brazos lineales elegantes o subterráneos invisibles.
Opciones de montaje versátiles para pilares anchos o profundos.

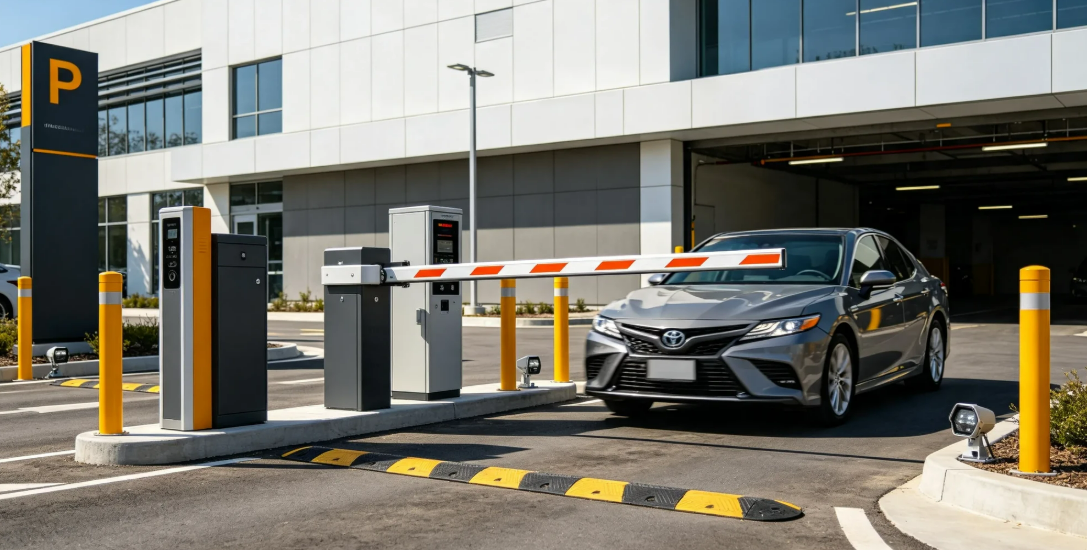

Los sistemas de barreras se centran en la gestión rápida del flujo de tráfico en lugar de en la seguridad perimetral de altura completa. Utilizando conjuntos de resortes internos contrapesados y motores de 24 VCC, los brazos articulados de aluminio liviano se elevan verticalmente en 0,9 a 4,0 segundos y soportan hasta 10 000 ciclos continuos diarios.
Un motor impulsa un sistema de palanca de manivela contrapeso, elevando verticalmente un brazo articulado de aluminio liviano a través de un arco de 90 grados en menos de 4 segundos.
Esencial para estructuras de estacionamiento comercial, casetas de peaje de autopistas, puntos de control de parques de distribución y lotes privados que gestionan el acceso rápido y de alta densidad de vehículos.
Velocidad de apertura rápida de 1 a 3 segundos que evita que se acerque demasiado.
Clasificación de servicio 100% continuo para operación continua 24 horas al día, 7 días a la semana.
Vivienda compacta que requiere una huella física mínima.
Consejo de protección del sistema : inspeccionar la tensión del resorte mecánico, reemplazar los parachoques de goma desgastados y verificar la sensibilidad del detector de bucle evita choques con vehículos. Para obtener más información sobre la selección de materiales de carcasa de gabinete, configuraciones de accionamiento interno y características de separación del brazo, lea nuestro análisis profundo sobre la construcción y los principios operativos de las puertas de barrera.. |
Elegir entre arquitecturas de abridores requiere evaluar la capacidad de carga, la frecuencia del ciclo y la geometría del diseño. Las puertas corredizas ahorran espacio en el camino de entrada y resisten fuertes vientos, las puertas batientes brindan líneas arquitectónicas limpias y las puertas de barrera brindan un rendimiento vehicular de alta velocidad.
Los operadores deslizantes ahorran espacio en el camino de entrada y manejan cargas de viento pesadas fácilmente, mientras que los operadores giratorios requieren un espacio libre de arco limpio pero evitan instalaciones complejas de rieles.
Los abridores deslizantes/oscilantes proporcionan una defensa física perimetral de altura completa a velocidades más lentas. Las puertas de barrera ofrecen una gestión rápida del tráfico sin barreras de seguridad anti-escalada.
Seleccionar el sistema adecuado implica evaluar el espacio libre, la frecuencia de uso diario y los requisitos de los sensores de seguridad. Haga coincidir el peso de la puerta, las clasificaciones del ciclo de trabajo (30 % residencial frente a 100 % industrial) y los estándares de seguridad reglamentarios (UL 325/EN 12453) con las especificaciones de su instalación.
Evalúe el escurrimiento lateral disponible, los arcos de barrido del camino de entrada, el peso de las hojas, la fricción del material y la pendiente del terreno antes de elegir entre geometrías de deslizamiento y giro.
Seleccione motores de servicio intermitente (30%-50%) para sitios residenciales, o sistemas específicos sin escobillas/baño de aceite de 24 V (70%-100%) para instalaciones comerciales de gran volumen.
Garantice el cumplimiento de las normas EN 12453 o UL 325 utilizando motores de detección de obstáculos, fotocélulas de seguridad, bordes, detectores de bucle e interfaces de acceso RFID flexibles.
Evite errores de integración comunes, como dimensionar los motores estrictamente según la longitud de la puerta, ignorando el peso de la hoja y la superficie del viento. Nunca instale brazos oscilantes estándar en puertas de paneles sólidos en regiones con fuertes vientos, ni omita la protección contra sobretensiones eléctricas ni monte unidades de accionamiento pesado en postes de mampostería no reforzados.
Dimensionar los operadores estrictamente según la longitud de la puerta, ignorando el peso y la superficie del viento.
Instalación de brazos oscilantes estándar en puertas de paneles sólidos en regiones con fuertes vientos.
Omitir relés de sobrecarga térmica y supresores de sobretensiones por rayos en los tableros principales.
Montaje de abridores pesados en postes débiles o cimientos de concreto no reforzados.
Cuidado proactivo del sistema : realizar inspecciones de rutina de las cremalleras de engranajes, los niveles internos de fluido hidráulico, los soportes de los interruptores de límite y los sistemas de respaldo de batería previene el tiempo de inactividad de emergencia. Para controles operativos estacionales y pautas de cuidado preventivo, explore nuestra referencia completa sobre estrategias de cuidado y mantenimiento de puertas corredizas.. |
