La guía definitiva para puertas correderas

Una puerta corrediza es una barrera perimetral automatizada o manual que opera horizontalmente a lo largo de un sistema de riel o voladizo, diseñada para brindar seguridad perimetral que ahorra espacio, resistencia al viento y longevidad estructural en puntos de acceso de alta frecuencia.

De un vistazo

Portones corredizos con rieles de tierra

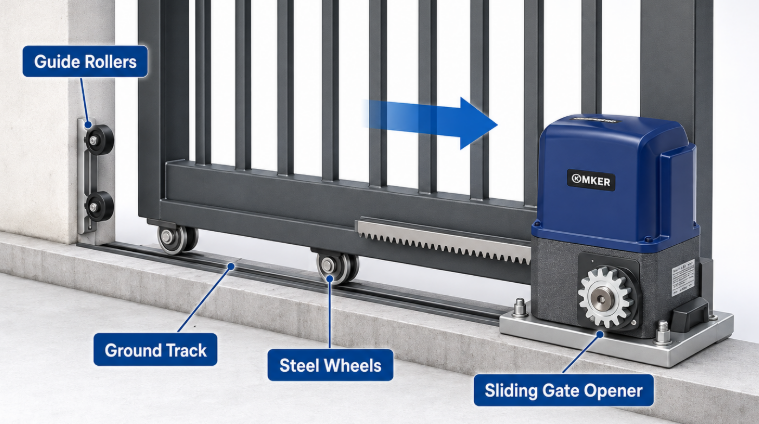

Las puertas corredizas con rieles de tierra cuentan con una base de concreto incrustada con un riel metálico que soporta directamente todo el peso del panel de la puerta durante el movimiento.

Las puertas corredizas con orugas en el suelo transfieren el peso estructural directamente a través de ruedas de acero a un riel a nivel del suelo incrustado a lo largo de la losa de concreto. Debido a que las cargas verticales se soportan continuamente a lo largo de todo el camino de entrada, la hoja de la puerta requiere menos profundidad de marco que las estructuras en voladizo, lo que hace que las vías de tierra sean ideales para aberturas de vehículos ultra anchas o puertas pesadas revestidas de acero.

El funcionamiento adecuado depende en gran medida del nivel del hormigón de la base y de la alineación exacta de los rieles. Cualquier desplazamiento del suelo o desviación de la oruga aumenta la resistencia mecánica, lo que exige un par de arranque más alto del abridor principal de puerta corrediza de servicio pesado . Las instalaciones modernas incorporan rieles de acero galvanizado empotrados y canales de drenaje laterales para evitar badenes y al mismo tiempo evitar la acumulación de agua y escombros que podrían descarrilar las ruedas.

Los rodillos guía montados en la parte superior mantienen la alineación vertical durante cargas de viento laterales intensas, mientras que las ruedas con rodamientos sellados de precisión proporcionan un rodamiento suave y continuo. Cuando se configuran con motores de accionamiento apropiados, los sistemas con orugas sobre el suelo ofrecen un recorrido horizontal compacto que requiere solo un espacio de retroceso corto igual a la apertura del camino de entrada.

Puertas voladizas

Las puertas en voladizo se suspenden sobre el camino de entrada sin tocar el suelo, sostenidas completamente por carros de rodillos internos montados en una cola de contrapeso.

Los sistemas de puertas en voladizo eliminan los rieles de tierra a lo largo de la entrada de vehículos, lo que los hace ideales para caminos sin pavimentar, pendientes pronunciadas, zonas con mucha nieve o entornos industriales con mucha grava. La estabilidad estructural depende de una sección de contrapeso extendida (normalmente del 30% al 50% del ancho de la abertura) anclada a una plataforma de cimentación de hormigón pesado fuera del tramo libre de la abertura.

El diseño mecánico debe tener en cuenta el intenso par rotacional y las fuerzas de momento en voladizo. A medida que el panel de la puerta se extiende, la tensión tira hacia arriba del carro de rodillos delantero mientras que las fuerzas de compresión empujan hacia abajo el carro trasero. En consecuencia, la viga inferior principal requiere un módulo de sección alto, utilizando a menudo un canal de acero estructural o perfiles pesados ​​de aluminio extruido para evitar la deflexión estructural.

Debido a que las puertas voladizas permanecen elevadas, la nieve, el barro y los escombros del camino no pueden impedir el movimiento horizontal. Además, montar la cremallera de transmisión elevada sobre la hoja de la puerta aísla la cremallera y el piñón del abridor de puerta corrediza de la humedad del suelo y las inundaciones, lo que garantiza un funcionamiento confiable en entornos industriales hostiles.

Sistemas de orugas y ruedas

Los sistemas de orugas y ruedas forman la interfaz de rodadura central de las puertas guiadas por tierra, combinando perfiles de ruedas mecanizados con precisión con geometrías de oruga específicas.

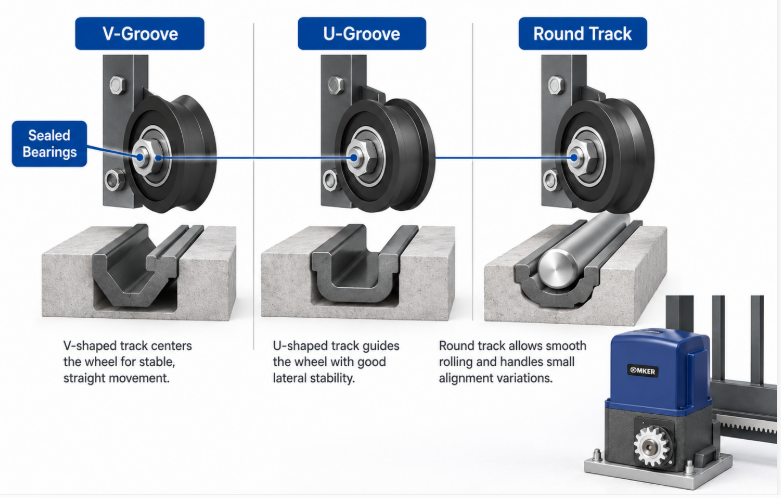

La eficiencia mecánica depende directamente de la interfaz entre las ruedas rodantes y los rieles guía. La selección del perfil geométrico correcto afecta la resistencia a la rodadura, la estabilidad de la carga lateral, la generación de ruido y la eliminación de escombros. Las configuraciones principales utilizadas en la ingeniería perimetral incluyen opciones de ranura en V, ranura en U y superficie plana.

Las ruedas con ranura en V que descansan sobre rieles en ángulo de acero invertido brindan una fuerte acción de autocentrado y resistencia lateral, aunque la arena en la punta del riel puede crear picos de torsión temporales para el motor de accionamiento. Las ruedas con ranura en U montadas sobre rieles superiores redondeados distribuyen cargas verticales sobre una superficie más grande, lo que reduce el desgaste estructural y produce un desplazamiento más silencioso adecuado para sitios comerciales.

Las ruedas mecanizadas de acero al carbono con tratamientos superficiales endurecidos ofrecen capacidades de peso excepcionales sin deformación de la superficie. Los bujes con rodamientos de bolas dobles y sellos sintéticos excluyen el polvo y el agua, lo que preserva una baja fricción de rodadura en ciclos operativos exigentes.

Puertas rodantes

Las puertas con rieles rodantes utilizan secciones de rieles montadas en superficie combinadas con marcos estructurales livianos para una instalación rápida y flexibilidad modular.

Las configuraciones de puertas con rieles rodantes brindan una solución práctica para instalaciones temporales, terrenos comerciales arrendados o proyectos de modernización. En lugar de requerir zanjas profundas en el suelo, los rieles modulares se atornillan directamente a las superficies de concreto reforzado existentes mediante anclajes mecánicos de alta resistencia, lo que reduce significativamente el tiempo de preparación civil.

Los marcos de las puertas generalmente se fabrican con tubos huecos de acero estructural o perfiles de aluminio para minimizar el peso muerto total. La menor masa estructural reduce la inercia de arranque del motor, lo que permite la integración de motores eficientes para abridores de puertas corredizas de alto rendimiento equipados con perfiles de aceleración de arranque y parada suaves para evitar el desgaste del sistema.

Es vital garantizar la nivelación de la superficie a lo largo del recorrido. Las pendientes de los caminos de acceso superiores al 2 % requieren equipos de frenado mecánico u operadores de motor con frenos eléctricos integrados para garantizar el movimiento controlado durante el desenganche manual o cortes de energía.

Cosas a considerar al diseñar una puerta corredera

El diseño de una puerta corrediza industrial requiere evaluar la mecánica estructural, las cargas dinámicas del viento, las condiciones del sitio, la frecuencia de trabajo y los estándares de seguridad del control de acceso.

Una implementación exitosa requiere equilibrar los principios estructurales con la dinámica del sitio. La evaluación temprana de las especificaciones técnicas previene el desgaste del motor, la distorsión del marco y problemas de cumplimiento. Las consideraciones clave de diseño incluyen:

✅ Peso total de la puerta y masa del marco: Calcule el peso acumulado del marco de la puerta y los paneles de relleno para determinar las capacidades de carga de los cojinetes de las ruedas, el tamaño de las vigas estructurales y los requisitos de torque de arranque del motor.

✅ Área de superficie de carga de viento: Los rellenos de lámina sólida o de estacas cerradas crean una alta resistencia al viento durante las tormentas, creando fuerzas laterales dinámicas contra los rodillos guía que aumentan la resistencia del motor.

✅ Ciclos de trabajo operativos diarios: Los sitios de logística industrial requieren motores inversores de CA trifásicos o sin escobillas de 24 V CC de servicio continuo, mientras que las entradas comerciales con poco tráfico funcionan eficazmente con motorreductores estándar de servicio intermitente.

✅ Profundidad de la cimentación civil: asegúrese de que las almohadillas de anclaje de concreto para los carros en voladizo o las vigas de nivelación del suelo se extiendan por debajo de las profundidades de la línea de escarcha del suelo local para evitar el levantamiento del suelo y la desalineación de los rieles.

✅ Selección de cremallera de engranajes y piñón de accionamiento: haga coincidir el peso de la puerta con los materiales apropiados de la cremallera de engranajes, eligiendo nailon reforzado con acero para un funcionamiento silencioso y liviano o cremalleras de acero galvanizado para puertas industriales pesadas, manteniendo un espacio libre de malla de 1 mm a 2 mm.

✅ Sistemas de seguridad integrados: estandarice la seguridad perimetral según EN 12453 o UL 325 mediante la instalación de fotocélulas ópticas de seguridad, sensores de borde inalámbricos a lo largo de los bordes principales, teclas de liberación manual y detección de obstrucciones con detección de fuerza ajustable dentro de la unidad de control electrónico.

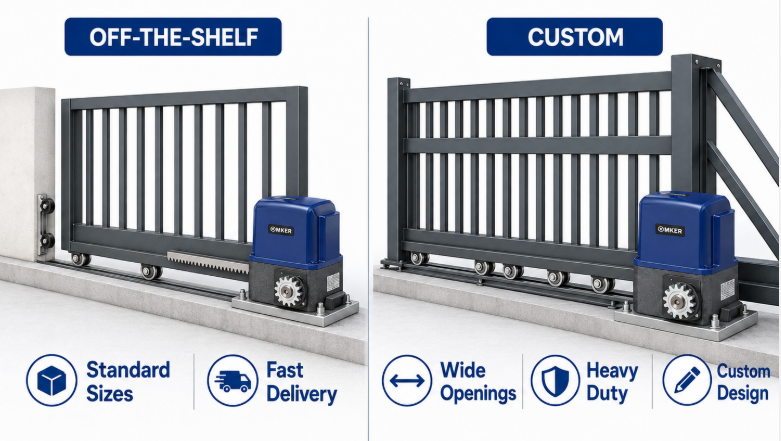

¿Personalizado o listo para usar?

La elección entre una puerta corredera prefabricada disponible en el mercado y un modelo diseñado a medida depende de las dimensiones de la apertura, las demandas estructurales, las preferencias estéticas y los cronogramas de instalación del sitio.

Las puertas correderas prefabricadas disponibles en el mercado ofrecen soluciones estandarizadas y económicas para tramos de entrada rutinarios de 4 a 6 metros. Los paneles de puerta estándar, producidos en masa a partir de tubos de acero galvanizado o aluminio con acabados con recubrimiento en polvo, reducen los tiempos de entrega de adquisiciones y los costos de capital iniciales. Sin embargo, requieren que las dimensiones del sitio civil se ajusten a las especificaciones preestablecidas del fabricante y ofrecen opciones de relleno limitadas.

Las puertas corredizas diseñadas a medida brindan flexibilidad estructural completa para adaptarse a amplios tramos de entrada, condiciones de viento severo, pendientes o requisitos de seguridad especializados. La fabricación personalizada permite a los ingenieros especificar tubos de acero pesado, colas en voladizo personalizadas, tapas anti-subida y placas de montaje integradas configuradas específicamente para protocolos de mantenimiento de abridores de puertas corredizas de alta resistencia y dispositivos de control de acceso.

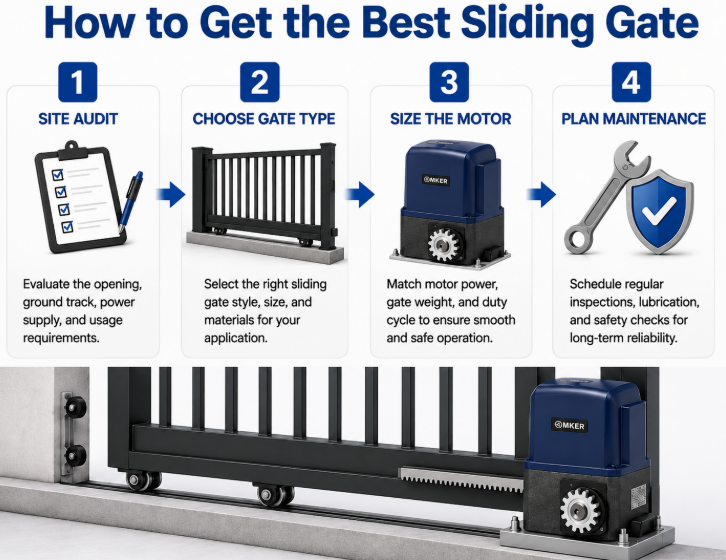

Cómo conseguir la mejor puerta corredera para su proyecto

Para garantizar una solución óptima de puerta corrediza es necesario realizar estudios exhaustivos del sitio, verificar la calidad de los componentes, hacer coincidir el par del motor de accionamiento con precisión y establecer un mantenimiento preventivo de rutina.

Para maximizar la longevidad del sistema, realice una auditoría integral del sitio midiendo la estabilidad del terreno, las pendientes, las condiciones del viento y el tráfico diario de vehículos. Estos parámetros determinan si una estructura sobre suelo o en voladizo es apropiada, evitando fallas estructurales causadas por componentes no especificados.

Priorice la calidad de construcción exigiendo galvanización en caliente (ISO 1461) en los elementos de la puerta de acero antes del recubrimiento en polvo. Inspeccionar las capacidades de carga de los rodamientos de ruedas y la metalurgia del eje del engranaje. Elija siempre un motor de accionamiento con una potencia nominal entre un 30 % y un 50 % superior al peso calculado de la puerta para soportar la presión dinámica del viento y la resistencia al clima frío.

Finalmente, establecer un marco de servicios preventivos. Las puertas correderas automatizadas sufren un desgaste físico continuo. Inspeccione con frecuencia el acoplamiento del piñón de cremallera, pruebe la respuesta de las fotocélulas de seguridad, limpie los canales de las vías y lubrique los cojinetes mecánicos para garantizar el rendimiento operativo a largo plazo, el cumplimiento de la seguridad de acceso y la seguridad del sitio.
