El diseño de operadores de puertas corredizas residenciales e industriales implica seleccionar la potencia del motor, los mecanismos de accionamiento, las clasificaciones de ciclo de trabajo, las carcasas estructurales y los tableros de control avanzados adecuados específicamente para la masa de la puerta, la frecuencia de apertura y los estándares de seguridad.
Sección | Resumen |
Beneficios de los diseños de puertas correderas industriales | Los diseños de puertas corredizas industriales priorizan los ciclos de trabajo, la capacidad de operación continua, la alta seguridad física, la protección perimetral y los componentes mecánicos de alto torque para resistir el estrés ambiental extremo. |
Detalles del diseño de la puerta corredera: especificaciones técnicas a considerar | Las especificaciones técnicas clave incluyen el mecanismo del sistema de accionamiento, alimentación de CA o CC, capacidades máximas de peso de la puerta de 1200 kg a 5000 kg, ciclos de trabajo y controles de seguridad integrados adaptados a los requisitos del proyecto. |
Opciones de fuente de alimentación para operadores de portones | Los operadores de portones utilizan varias fuentes de energía, incluidos sistemas de CA de alto torque, CC de bajo voltaje con respaldo de batería y configuraciones solares híbridas para garantizar un rendimiento operativo continuo. |
Tipos de diseño de puertas industriales: comparando soluciones modernas. | Las instalaciones industriales aprovechan métodos de transmisión de accionamiento especializados, incluidos sistemas de piñón y cremallera y mecanismos accionados por cadena, para manejar pesos de puerta y entornos operativos específicos. |

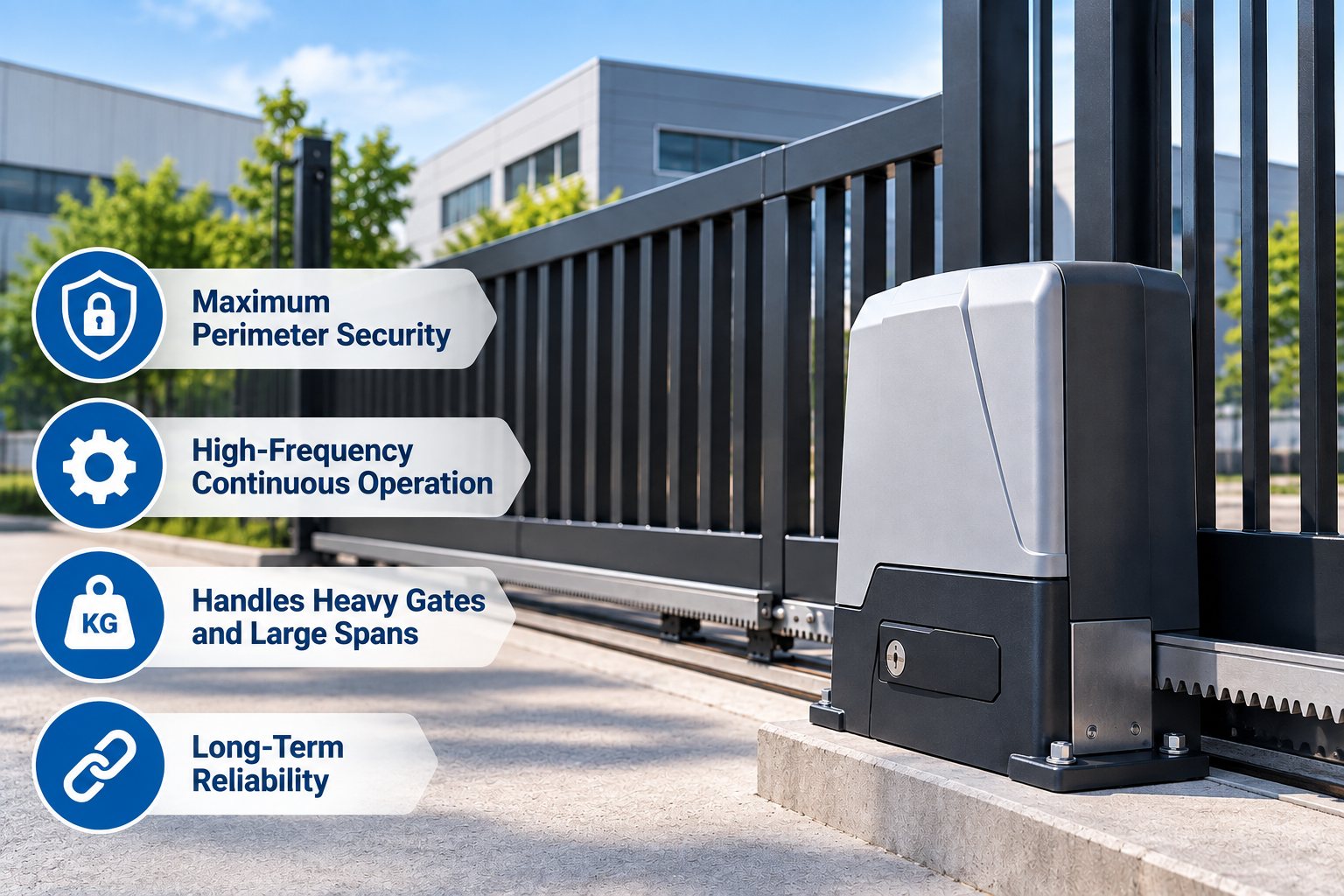

Los diseños de puertas corredizas industriales ofrecen confiabilidad a largo plazo, máxima seguridad perimetral, operación continua de alta frecuencia y resistencia sólida contra impactos físicos fuertes.
Al diseñar un sistema de puerta corrediza industrial, la integridad estructural tiene prioridad sobre el tamaño compacto. Las instalaciones comerciales exigen barreras perimetrales que funcionen continuamente sin sobrecalentamiento ni fatiga mecánica. Al especificar engranajes internos de alta resistencia y recintos reforzados, los diseños industriales garantizan una seguridad ininterrumpida para los centros logísticos, fábricas y centros comerciales.
Ciclos de trabajo de alta frecuencia
A diferencia de las instalaciones residenciales que operan varias veces al día, los operadores industriales gestionan cientos de ciclos por día. Se logran altas clasificaciones de ciclo de trabajo mediante la integración de motores de servicio pesado, cajas de engranajes en baño de aceite y sistemas superiores de gestión térmica que evitan el apagado por sobrecarga térmica durante las horas pico de tráfico.
Seguridad perimetral física mejorada
Las puertas corredizas industriales sirven como barreras físicas contra la entrada de vehículos no autorizados. Los operadores industriales incorporan un alto par de retención y cajas de engranajes helicoidales autoblocantes que resisten una fuerza manual potente, eliminando la necesidad de bloqueos mecánicos adicionales en grandes aberturas perimetrales.
Adaptabilidad a pesos pesados y luces grandes
Los accionamientos para puertas correderas industriales están diseñados para transportar hojas de puertas que pesan miles de kilogramos a través de amplias aberturas de entrada. Los ejes de transmisión internos reforzados y los cojinetes de alta resistencia evitan la deflexión estructural y garantizan un movimiento lineal en operaciones continuas prolongadas.
Para entornos industriales que exigen un funcionamiento de servicio pesado y durabilidad de ciclo continuo, la evaluación de los operadores de puertas corredizas de servicio pesado garantiza una transmisión de torsión adecuada, estabilidad mecánica a largo plazo y pleno cumplimiento de las normas de seguridad comerciales.
Aviso de mantenimiento: Los operadores industriales requieren verificaciones programadas de lubricación de la caja de engranajes, calibración del interruptor de límite e inspecciones de alineación cada seis meses para evitar el desgaste prematuro de los engranajes y garantizar una seguridad operativa continua. |
Las especificaciones técnicas clave incluyen el voltaje de potencia del motor, el par de accionamiento nominal, la clasificación del peso máximo de la puerta, la selección del mecanismo de accionamiento, las capacidades del ciclo de trabajo y los controles de seguridad inteligentes.
Los ingenieros y administradores de instalaciones deben evaluar la masa estructural de la puerta, el ancho de la abertura del camino de entrada y la frecuencia operativa diaria antes de seleccionar una unidad motriz. La selección de accionamiento de puerta se clasifica por mecanismo de accionamiento (piñón y cremallera frente a brazo de cadena), tipo de alimentación de accionamiento (suministro de CA frente a CC) y clasificaciones de capacidad de carga para servicio pesado que abarcan desde límites comerciales ligeros hasta perímetros de seguridad industriales extremos. La selección adecuada garantiza un funcionamiento suave, un rendimiento continuo, un bajo nivel de ruido y una seguridad operativa completa.

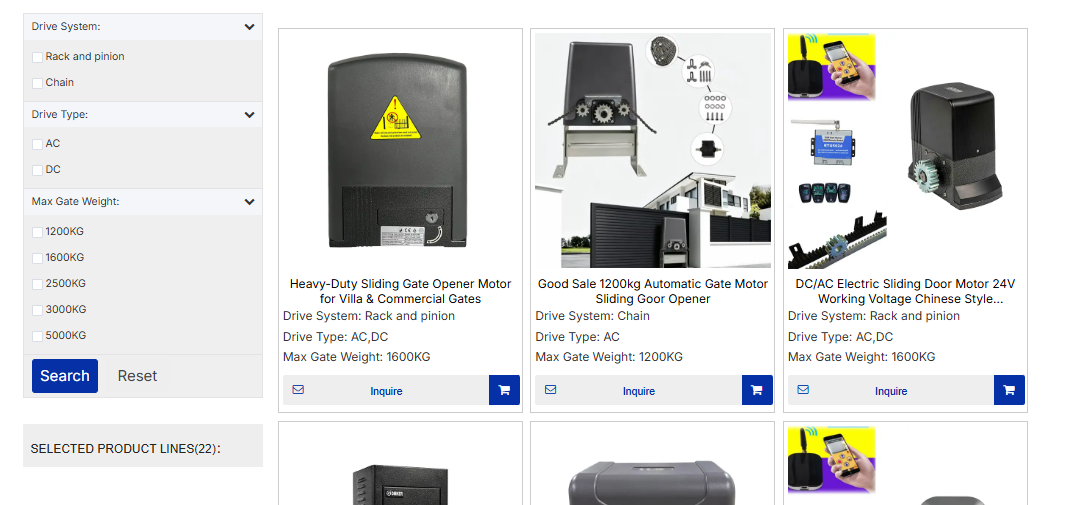

Para explorar modelos de productos específicos, filtrar parámetros de accionamiento y encontrar la solución exacta para su proyecto, visite nuestra gama completa de abridores de puertas corredizas que coincidan con sus especificaciones técnicas preferidas.
https://www.omker.com/silding-gate-opener.html
Categoría de parámetro técnico | Comercial ligero/Residencial pesado | Industria pesada y alta seguridad |
Niveles de peso máximo de puerta | 1200 KG / 1600 KG | 2500 kg/3000 kg/5000 kg |
Opciones del mecanismo de accionamiento | Transmisión de piñón y cremallera | Transmisión por brazo de cremallera y piñón/cadena |
Fuente de alimentación de la unidad | 24 V CC / 110 V-220 V CA | 220V CA / 380V CA Trifásico |
Características operativas | Arranque/parada suaves, bajo nivel de ruido y eficiencia energética | Alto par, servicio continuo, capacidad de carga extrema |
Opción de energía de emergencia | Compatible con respaldo de batería (modelos CC) | Red Eléctrica / Generador / UPS Industrial |
Aplicaciones ideales | Grandes entradas residenciales, comerciales ligeros. | Fábricas, centros logísticos, perímetros de alta seguridad |
Los mecanismos de accionamiento están diseñados para manejar distintos requisitos estructurales. Los operadores de puertas corredizas de piñón y cremallera ofrecen una transmisión mecánica suave, una precisión de parada precisa y un funcionamiento diario confiable a lo largo de marcos de puertas rectos. Alternativamente, los operadores de puertas corredizas con brazo de cadena brindan una adaptabilidad estructural excepcional y una potencia de tracción persistente, lo que los hace ideales para estructuras de puertas pesadas y versátiles que operan en entornos exteriores desafiantes.
La selección del motor de accionamiento equilibra la velocidad operativa con ciclos de trabajo de carga continuos. Los operadores de puertas corredizas de CA suministran energía de alta resistencia y un rendimiento continuo diseñado para uso de alta frecuencia y hojas de puertas industriales masivas. Mientras tanto, los operadores de puertas corredizas de CC ofrecen un funcionamiento ultrasuave, un funcionamiento silencioso del motor, alta eficiencia energética y soporte total para sistemas de respaldo de batería para preservar la seguridad del perímetro completo durante cortes de la red eléctrica.
Las clasificaciones de capacidad de peso determinan directamente la resistencia de la carcasa de la caja de cambios y el tamaño de la potencia del motor. Las instalaciones de puertas de hasta 1200 kg y 1600 kg proporcionan el equilibrio perfecto entre velocidad y potencia para grandes entradas residenciales y propiedades comerciales livianas. Para barreras masivas de grado industrial, los operadores de alta capacidad clasificados para 2500 KG, 3000 KG y hasta 5000 KG manejan sin esfuerzo puertas industriales pesadas y barreras de sitio de alta seguridad bajo el estrés diario continuo.
Principio de funcionamiento: La unidad de accionamiento convierte la energía eléctrica en desplazamiento lineal a través de engranajes reductores internos, transfiriendo un alto par de rotación a través de una cremallera de engranajes de precisión o una cadena de transmisión de alta resistencia montada paralela a la hoja de la puerta corrediza. |
La selección de fuentes de alimentación varía desde alimentación de red de CA estándar hasta configuraciones de CC de bajo voltaje con sistemas de respaldo de batería y capacidades de carga solar continua.
Proporcionar energía eléctrica constante es esencial para los sistemas de control de acceso perimetral. Los ingenieros evalúan la ubicación del sitio, las necesidades de energía de respaldo y la frecuencia del ciclo para seleccionar la topología de energía eléctrica óptima para cada proyecto de automatización.
Fuente de alimentación de red de alto voltaje El voltaje de red estándar proporciona energía ininterrumpida para operadores industriales de servicio pesado. Las instalaciones de alto voltaje accionan motores de inducción de alto par capaces de mover portones industriales pesados sin necesidad de complejos transformadores reductores de potencia.
Corriente continua de bajo voltaje con respaldo de batería Los sistemas de corriente continua de 24 V brindan beneficios operativos clave, incluidas funciones suaves de arranque y parada suaves y detección sensible de obstáculos. La energía de respaldo de batería integrada permite el funcionamiento ininterrumpido de la puerta durante cortes de energía municipales inesperados.
Soluciones alimentadas por energía solar fuera de la red Los perímetros agrícolas o industriales remotos a menudo carecen de acceso a la energía principal. Las configuraciones de energía solar utilizan controladores de carga eficientes, tableros de control de bajo tiempo de espera y baterías de ciclo profundo para mantener el funcionamiento continuo de la puerta utilizando energía renovable.
Para mantener la máxima eficiencia energética, un bajo consumo en espera y curvas de aceleración suaves en configuraciones residenciales y comerciales, los ingenieros de OMKER integran microcontroladores inteligentes diseñados específicamente para ajustes dinámicos de carga.
Consejo operativo: al seleccionar sistemas de CC de bajo voltaje con respaldo de batería, siempre verifique que la capacidad de la batería coincida con las caídas de rendimiento de la temperatura invernal para evitar que la puerta se bloquee a mitad del ciclo durante condiciones de clima frío. |

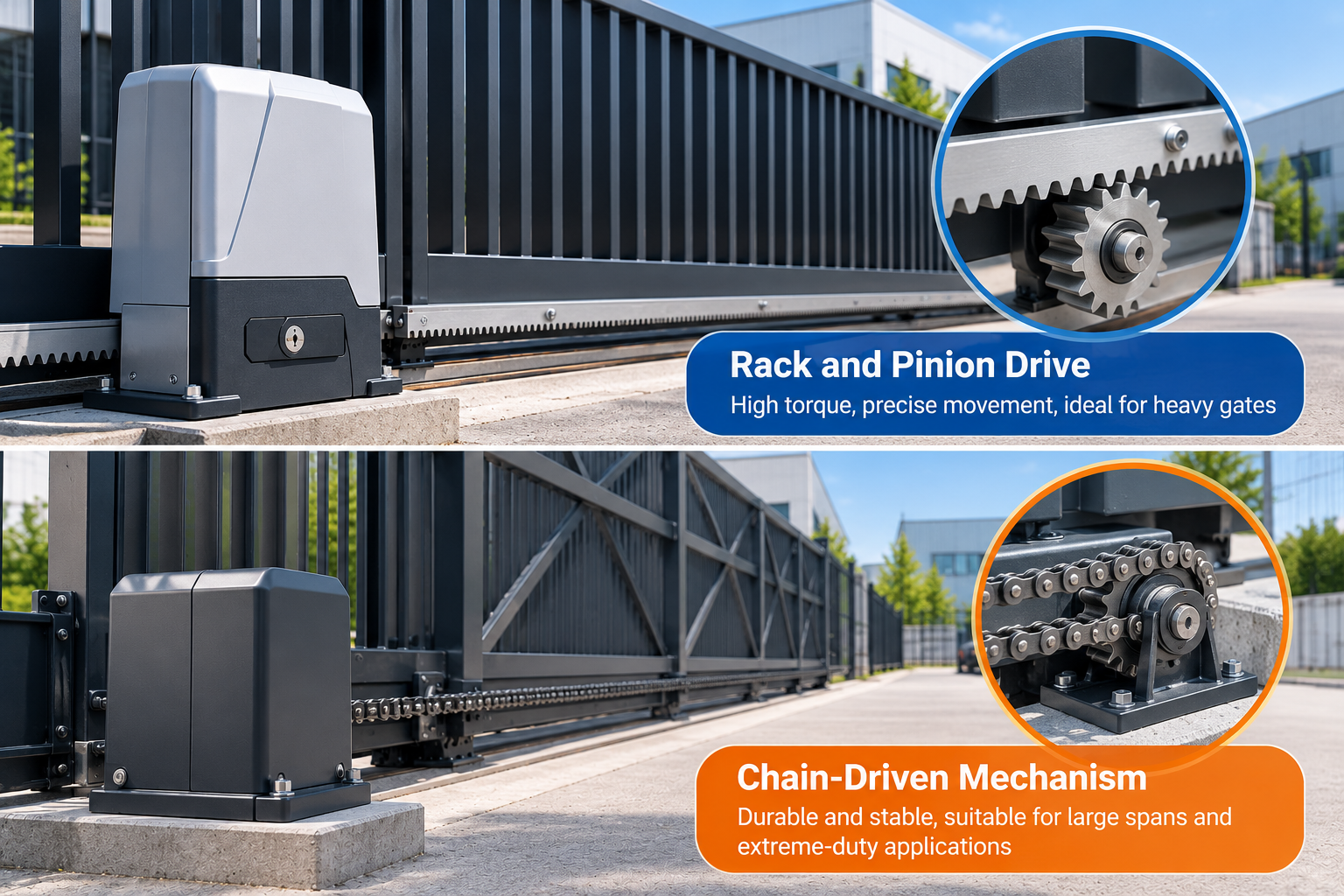

Los operadores de portones industriales modernos dependen principalmente de sistemas de transmisión de piñón y cremallera o configuraciones de transmisión por cadena de alta resistencia para ofrecer una transmisión lineal confiable.
Los diferentes requisitos arquitectónicos y estructurales exigen geometrías de mecanismo de accionamiento distintas. La selección entre automatización impulsada por cremallera o por cadena depende del peso, la longitud, la precisión de la alineación de las vías y los factores de limpieza del sitio.
Los operadores de piñón y cremallera utilizan un engranaje impulsor giratorio acoplado con una cremallera de dientes rectos montada a lo largo de toda la hoja de la puerta.
Este método de transmisión de accionamiento proporciona una fuerza de accionamiento directa y sin deslizamiento, ideal para portones rígidos y pesados. Los bastidores reforzados de acero o de alta resistencia garantizan una velocidad lineal suave y posiciones de parada precisas cuando se combinan con interruptores de límite magnéticos.
Alta eficiencia de transmisión mecánica El acoplamiento directo de los dientes elimina el deslizamiento de la transmisión, maximizando la eficiencia del motor y garantizando un movimiento suave de la puerta incluso en largas distancias de apertura.
Control de posición preciso Combinados con codificadores rotatorios digitales, los sistemas de bastidor brindan información de posición precisa, lo que permite puntos de desaceleración exactos y respuestas inmediatas de parada de obstáculos.
Estética limpia y huella espacial reducida El bastidor de transmisión se monta directamente en la estructura de la puerta, lo que proporciona un perfil de instalación compacto que minimiza la invasión del camino de entrada.
Los operadores de puertas corredizas de cadena utilizan una rueda dentada para impulsar una cadena de rodillos continua unida a lo largo del marco de la puerta.
Los sistemas de transmisión por cadena ofrecen flexibilidad estructural, lo que los hace adecuados para condiciones de sitio donde es difícil mantener una alineación perfecta del marco de la puerta. La naturaleza flexible de la cadena de transmisión absorbe variaciones estructurales menores sin ejercer una fuerza lateral excesiva sobre los cojinetes internos de la caja de cambios.
Tolerancia a la desalineación del marco de la puerta Los eslabones de cadena flexibles se adaptan a asentamientos menores de los cimientos, expansión térmica o marcos de la puerta no lineales que de otro modo podrían provocar que las estanterías se atasquen.
Alta durabilidad en terrenos difíciles Las cadenas de rodillos de servicio pesado funcionan de manera confiable en entornos con suciedad, grava o mucha acumulación de nieve donde las cremalleras a nivel del suelo pueden enfrentar obstrucciones de escombros.
Ajuste mecánico simplificado Los tensores de cadena permiten ajustes mecánicos rápidos en el sitio sin reemplazar las secciones de bastidor montadas, lo que reduce los costos de mano de obra de mantenimiento.
Elegir el operador de puerta corrediza correcto requiere equilibrar los factores eléctricos, mecánicos y de seguridad perimetral. Nuestro equipo de ingeniería proporciona especificaciones de accionamiento personalizadas, cálculos de par y configuraciones de tablero de control adaptadas precisamente a sus requisitos operativos. Contáctenos para optimizar la infraestructura de acceso a su puerta con operadores de puertas corredizas confiables y de alto rendimiento diseñados para máxima durabilidad y cumplimiento de seguridad.
El diseño y selección de operadores de puertas corredizas requiere una comprensión integral de la tensión mecánica, los parámetros de energía eléctrica, las clasificaciones del ciclo de trabajo y los métodos especializados de transmisión de accionamiento. Los operadores residenciales se centran en un rendimiento silencioso, una estética elegante y una detección segura. Los sistemas de operadores industriales priorizan la resistencia estructural, el alto par de arranque, la gestión térmica, los ciclos de trabajo continuo y una seguridad física sólida. Al evaluar adecuadamente los parámetros técnicos como la masa de la puerta, la velocidad de apertura, las necesidades de respaldo de energía y las geometrías de los mecanismos de accionamiento, los administradores de instalaciones y los integradores de sistemas garantizan un rendimiento operativo a largo plazo, un tiempo de inactividad mínimo y el pleno cumplimiento de los estándares de seguridad internacionales.
