Un brazo de barrera de puerta controla el acceso de vehículos a través de un sistema integrado de unidades de accionamiento electromecánico, placas de procesamiento de microcontroladores, detectores de bucle y dispositivos de autenticación de acceso. Al recibir una señal de entrada validada, el controlador energiza el motor, libera el freno mecánico dinámico y levanta el brazo de la pluma para permitir el paso autorizado antes de bajarlo automáticamente mediante retroalimentación de detección de seguridad.
Sección | Resumen |
Comprender la función de un brazo de barrera de puerta | Explica los mecanismos físicos y electromecánicos esenciales detrás de las operaciones automatizadas de barreras en seguridad comercial. |
Componentes clave de los sistemas modernos de puertas de barrera | Descompone los subconjuntos estructurales, mecánicos y electrónicos que garantizan un rendimiento de ciclo de vida prolongado. |
Integración con tecnologías de control de acceso | Detalla las capas de interfaz de hardware que conectan barreras físicas con lectores RFID, escáneres de códigos QR y pulsadores. |
Factores a considerar al seleccionar un sistema de puerta con pluma de barrera | Proporciona una matriz de decisiones técnicas basada en el rendimiento del tráfico, la estabilidad de la energía y las limitaciones de durabilidad estructural. |
Un brazo de barrera de puerta funciona como una obstrucción física controlada que regula, monitorea y verifica el movimiento de vehículos entre perímetros seguros y no seguros.
El objetivo principal de un sistema de barrera moderno es hacer cumplir el cumplimiento físico manteniendo al mismo tiempo un rendimiento del tráfico predecible. Más allá de detener vehículos no autorizados, estos sistemas establecen un punto de decisión claro para la verificación de credenciales de acceso. En estacionamientos empresariales, plazas de peaje y centros de logística industrial, el brazo de barrera funciona en conjunto con componentes de vigilancia posteriores para capturar metadatos vehiculares precisos al entrar y salir.
La secuencia mecánica básica comienza cuando un vehículo ingresa a la zona del circuito de inducción primario incrustada en la carretera. El detector de bucle detecta el cambio de masa magnética y despierta al controlador del sistema. Una vez que la lógica de acceso valida las credenciales, el motor interno acciona una caja de engranajes reductora, traduciendo la rotación a altas rpm en un par de eje controlado. El brazo articulado se eleva suavemente hasta una posición vertical de 90 grados, lo que permite un paso seguro del vehículo antes de iniciar un circuito de cierre automatizado, cronometrado o activado por sensor.
Parámetro/Característica | Especificación de barrera estándar | Especificación de barrera para carreteras de alta velocidad |
Velocidad de apertura del brazo | 3,0 a 6,0 segundos | 0,9 a 1,5 segundos |
Clasificación del ciclo de trabajo | 80% a 100% continuo | Servicio 100% continuo |
Voltaje operativo | 220 V CA / 24 V CC sin escobillas | Motor sin escobillas de 24 VCC |
Longitud máxima de la pluma | Hasta 6 metros | Hasta 3 metros |
Clase de protección IP | IP54 a IP56 | Estándar exterior IP65 |

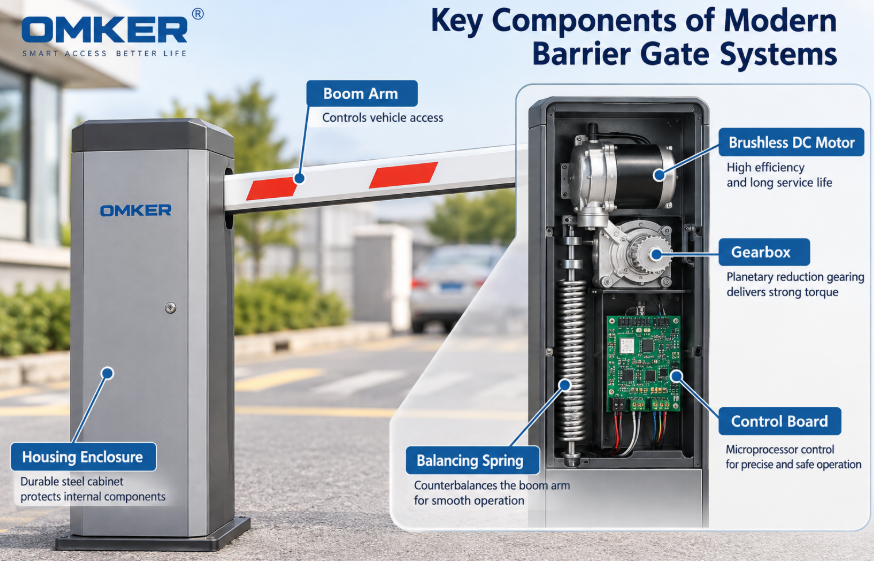

Los sistemas de barreras modernos se basan en un chasis de alta resistencia que alberga motores de CC sin escobillas, engranajes planetarios, resortes de equilibrio y tableros de control principales.
La base estructural de cualquier instalación de control de acceso confiable es su recinto. Normalmente fabricado con acero laminado en frío o acero inoxidable tratado con recubrimientos en polvo anticorrosivos, el gabinete protege los componentes electrónicos sensibles contra condiciones ambientales extremas. Internamente, los mecanismos de equilibrio de resorte están calibrados según la masa y longitud específicas del brazo articulado, neutralizando las cargas estáticas y minimizando el esfuerzo cinético requerido por el motor de accionamiento.
Para la gestión perimetral de servicio pesado, la selección de una barrera de brazo recto con sistema de estacionamiento automático robusto garantiza que los engranajes impulsores internos resistan el desgaste durante millones de ciclos continuos. Los sistemas modernos incorporan motores sin escobillas que reducen el estrés térmico, eliminan la degradación de las escobillas de carbón y permiten la regulación digital de la velocidad. Los tableros de control con microprocesador supervisan el consumo de corriente e invierten instantáneamente el movimiento del brazo si la resistencia indica una obstrucción física.
Consejo de mantenimiento : Verifique el ajuste de tensión en el resorte de contrapeso cada 500,000 ciclos para evitar el desgaste prematuro del engranaje impulsor y el desgaste del motor. |
La integración requiere señalización electrónica unificada entre las entradas de autenticación, los bucles de seguridad y el tablero de control de la barrera principal.
Los sistemas de entrada basados en RFID representan el estándar para la identificación de vehículos con manos libres y de largo alcance en instalaciones residenciales y corporativas. Un lector RFID activo o pasivo detecta el transpondedor montado en el vehículo a una distancia de 3 a 10 metros. El lector analiza la carga útil cifrada y la envía a un controlador de acceso, que envía un comando de relé de contacto seco para levantar la barrera sin necesidad de que el conductor se detenga por completo.
Para el control de acceso temporal, como estacionamientos de visitantes o muelles de entrega comercial, los escáneres de códigos QR presentan una solución altamente escalable. Los dispositivos móviles o los vales impresos en papel presentan códigos dinámicos o estáticos a un escáner óptico montado a la altura del conductor. El escáner convierte los datos ópticos en protocolos de comunicación estándar Wiegand o RS485, iniciando el levantamiento del brazo de la barrera tras la validación del servidor.
Los protocolos de entrada controlados por el personal emplean con frecuencia estaciones de pulsadores manuales ubicadas dentro de las casetas de los guardias de seguridad o en los mostradores de recepción. Estas consolas de escritorio cableadas o inalámbricas evitan la lógica de autenticación automatizada, otorgando al personal de seguridad autoridad de anulación inmediata. Esta capa manual resulta vital durante períodos de afluencia de gran volumen o escenarios de evacuación de emergencia donde los brazos de la barrera deben permanecer bloqueados en la posición abierta.
La implementación integrales de vigilancia con brazos de barrera de soluciones permite a los administradores del sitio emparejar cámaras de vigilancia de alta definición directamente con activadores de elevación de barrera para registros completos de auditoría de vehículos.
Interfaz tecnológica | Caso de uso principal | Protocolo de comunicación | Rango de lectura típico |
RFID activo UHF | Estacionamiento para empleados/Depósitos de flotas | Wiegand 26/34, OSDP | 3 ma 12 m |
Escáner de códigos de barras/QR | Acceso de visitantes/lotes comerciales | RS485/TCP/IP | 5 cm a 30 cm |
Detector de bucle de tierra | Seguridad / Presencia de vehículos | Relé de contacto seco | Cama de carril físico |
Pulsador manual | Control de emergencia de la caseta de vigilancia | Contacto cableado sin voltaje | Línea de consola directa |
La selección del sistema de barrera correcto depende de la densidad del tráfico, el ancho físico del carril, la infraestructura eléctrica y los factores ambientales.
Requisitos de densidad de tráfico y velocidad
Las ubicaciones de alto rendimiento, como los estacionamientos municipales, requieren velocidades de apertura inferiores a 1,5 segundos para evitar el atasco de tráfico en las vías públicas. Por el contrario, las instalaciones industriales que manejan camiones de carga anchos priorizan brazos de pluma más largos (de 5 a 6 metros) con curvas de actuación más lentas y de alto par.
Arquitectura de energía e integración de respaldo
La estabilidad de la energía varía significativamente entre los sitios de instalación. Los diseñadores de sistemas deben priorizar las configuraciones sin escobillas de 24 VCC con módulos de respaldo de batería de litio o plomo integrados. Este diseño garantiza un funcionamiento ininterrumpido durante cortes de energía de la red principal sin requerir equipos UPS externos pesados.
Durabilidad estructural y protección ambiental
Las instalaciones costeras o regiones climáticas extremas exigen tratamientos de cerramiento especializados. Los gabinetes del sistema construidos con sellado contra la intemperie y módulos de calefacción internos evitan la condensación y corrosión de los componentes en ambientes bajo cero o de alta humedad.
La instalación adecuada de la puerta con brazo de barrera exige un anclaje preciso de los cimientos, una geometría correcta del bucle de inducción y una separación limpia del cableado de señal para evitar interferencias electromagnéticas.
El movimiento lento generalmente indica una tensión inadecuada del resorte de contrapeso, un suministro de voltaje insuficiente al motor de accionamiento o parámetros de velocidad de aceleración/desaceleración mal configurados en el tablero de control principal. Ajustar la tensión del resorte para que coincida con el peso del brazo generalmente resuelve las discrepancias de velocidad.
Las cámaras de reconocimiento de matrículas (LPR) procesan las matrículas de los vehículos en datos de texto y activan la puerta a través de un módulo de salida de relé o una salida Wiegand directa conectada al terminal de entrada de señal abierta del controlador de barrera.
Los brazos de pluma aerodinámicos de aluminio articulados o redondeados con perfiles de ventilación minimizan la resistencia al viento, lo que reduce la tensión de torsión mecánica en el eje de transmisión interno durante condiciones de tormenta.
Un sistema de barrera comercial de alta calidad equipado con un motor de CC sin escobillas y una caja de cambios planetaria ofrece una vida útil operativa de 3 000 000 a 5 000 000 de ciclos medios entre fallas (MCBF) cuando se le da mantenimiento regularmente.
