Cómo instalar un abridor de puerta corrediza

La instalación de un abridor de puerta corrediza requiere verter una plataforma de concreto nivelada, montar la unidad de accionamiento paralela al riel de la puerta, asegurar una transmisión por cremallera o cadena con tolerancias de espacio exactas, cablear energía primaria y fotocélulas de seguridad, y calibrar los interruptores de límite electrónicos junto con la sensibilidad de detección de obstáculos para un funcionamiento confiable a largo plazo.

Tabla de contenido

1. Herramientas y materiales necesarios

2. Desembalaje y organización de componentes

3. Preparación de la plataforma de concreto y el cableado

4. Colocación y montaje del abridor de puerta

5. Configurando la cadena

6. Instalación del fotoojo y los dispositivos de seguridad secundarios

7. Poder y alineación

8. Prueba de los dispositivos de seguridad

9. Agregar accesorios para una funcionalidad mejorada

Herramientas y materiales necesarios

1. Herramientas civiles y de mampostería : pala, concreto de fraguado rápido y conductos eléctricos de PVC de 3/4 de pulgada.

2. Herramientas de alineación y medición : nivel de burbuja, línea de tiza, cinta métrica y taladro de mampostería.

3. Herramientas mecánicas y eléctricas : llave de tubo, taladro eléctrico, amoladora angular, multímetro, pelacables y destornilladores aislados.

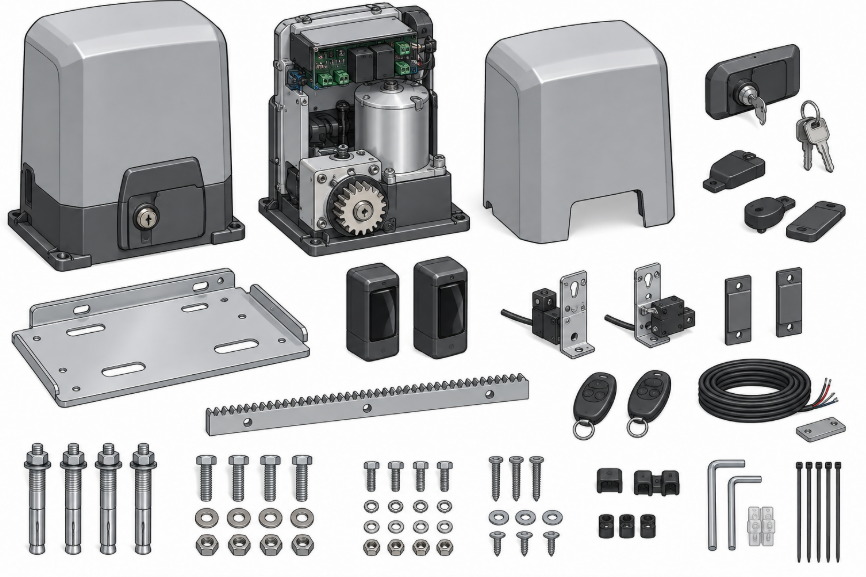

Desembalaje y organización de componentes

Desempaque todos los componentes y verifíquelos con el inventario del kit. Coloque el motor, la placa base, el hardware y los accesorios de seguridad sobre una superficie plana. Inspeccione si hay daños durante el envío, organice los sujetadores por tamaño, pruebe las cerraduras de liberación con llave y asegúrese de que los terminales de control electrónico estén limpios antes de la instalación.

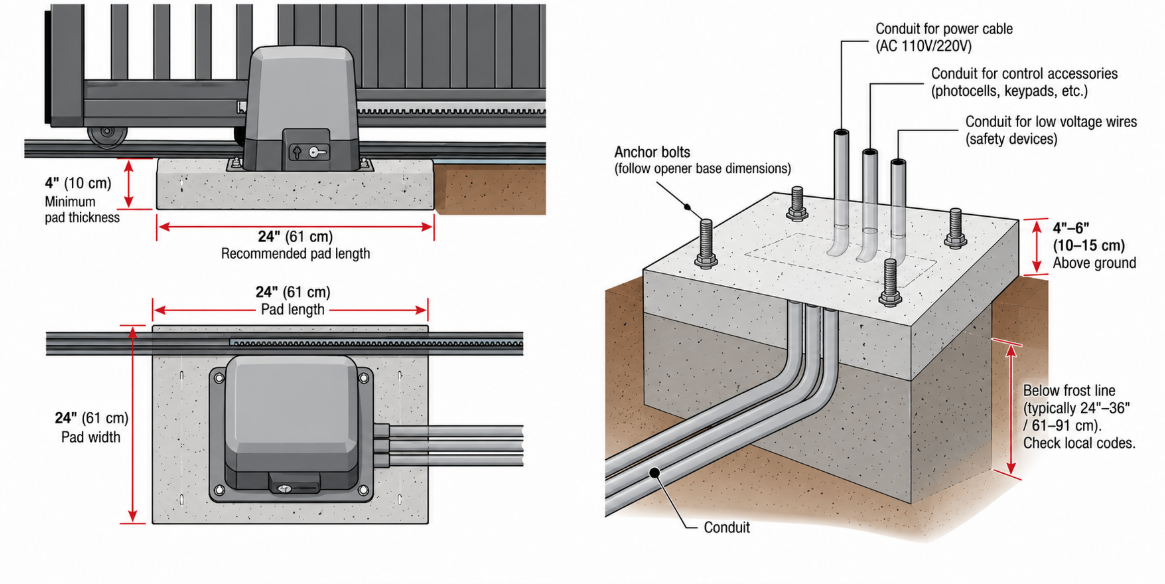

Preparación de la plataforma de concreto y el cableado

1. Excave un foso de plataforma de 400 mm x 300 mm x 400 mm y coloque conductos de PVC de señal de bajo voltaje y alimentación de CA separados con una separación de 100 mm.

2. Vierta hormigón de fraguado rápido a una concentración mínima de 25 MPa a 50 mm del suelo, incrustando pernos en J, dejando una rosca expuesta de 30 a 40 mm para que cure durante 24 a 48 horas.

3. Considere un kit de puerta corrediza eléctrica si el acceso a la red eléctrica no está disponible.

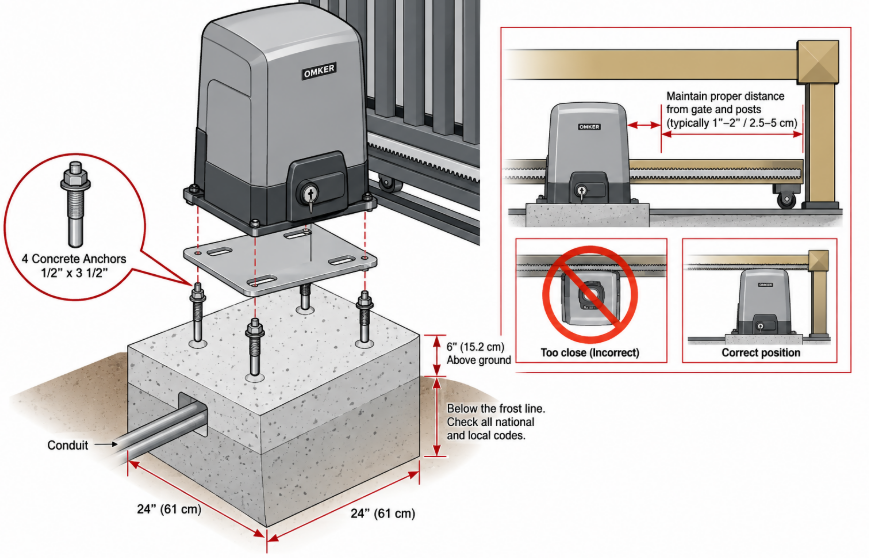

Colocación y montaje del abridor de puerta

1. Enrosque las tuercas y arandelas niveladoras inferiores en los pernos de anclaje, nivelando perfectamente la placa base de montaje de acero.

2. Pase los cables a través de los orificios de entrada, monte sin apretar la carcasa del motor, alinee en paralelo al riel de la puerta y apriete firmemente las tuercas de la base.

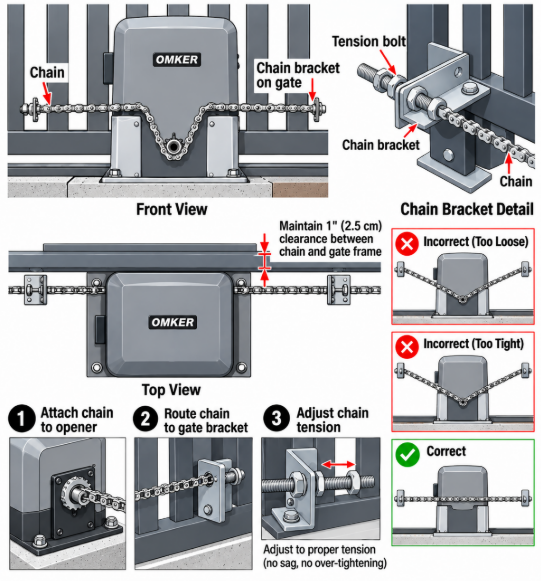

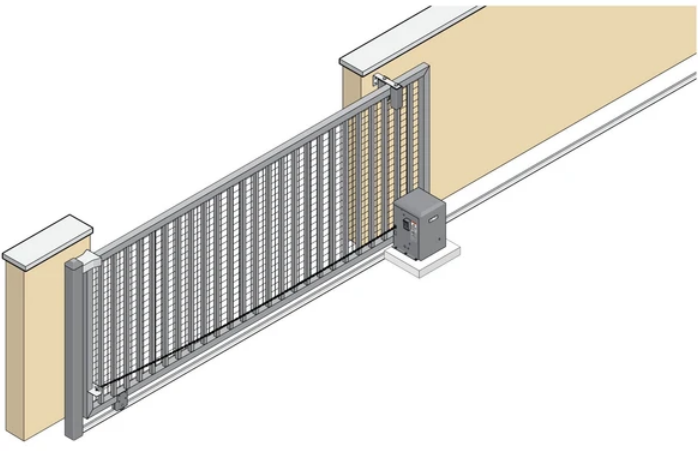

Configurando la cadena

1. Desengrane la caja de cambios, monte los soportes de cremallera o cadena en el marco de la puerta y mantenga un espaciador de juego de engranajes de 1,5 mm.

2. Extienda las secciones de la cremallera continuamente a lo largo del marco manteniendo un espacio vertical de 1,5 a 2,0 mm por encima del piñón impulsor.

3. Aplique protocolos estándar de mantenimiento del sistema de portón corredizo para verificar periódicamente el desgaste de las cremalleras y la tensión de la cadena.

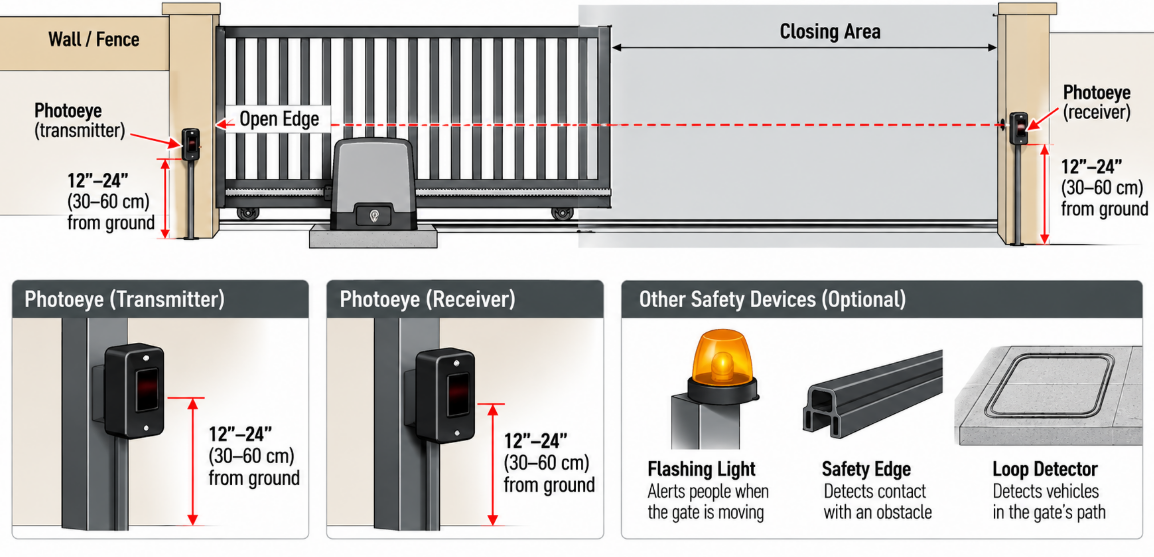

Instalación del fotoojo y los dispositivos de seguridad secundarios

1. Monte sensores fotoeléctricos alineados a través de pilares a una altura de 200-300 mm y conecte los terminales normalmente cerrados (NC) al tablero de control.

2. Retire los puentes de los terminales de fábrica, coloque bordes de seguridad de goma opcionales a lo largo del frente de la puerta y conecte una lámpara intermitente de advertencia.

Poder y alineación

1. Apague la alimentación de CA principal, conecte los terminales vivo, neutro y de tierra, y conecte a tierra el perno metálico del chasis de forma segura.

2. Coloque actuadores de límite magnéticos en la cremallera para los puntos de apertura/cierre, deslice manualmente la puerta para verificar los límites de recorrido y vuelva a acoplar el embrague de accionamiento.

Prueba de los dispositivos de seguridad

1. Bloquee el haz de infrarrojos durante el cierre para confirmar la marcha atrás automática inmediata.

2. Coloque una barrera sólida contra el poste para verificar la sensibilidad de inversión de la fuerza electrónica.

3. Corte la energía principal para probar la funcionalidad de liberación manual de la tecla y la operación de deslizamiento manual.

4. Procedimientos de referencia para diagnosticar problemas del motor de la puerta corrediza si se producen paradas inesperadas o fallas en reversa.

Agregar accesorios para una funcionalidad mejorada

1. Acceso a teclados y bucles : instale teclados inalámbricos para exteriores o bucles de inducción en la entrada para una entrada y salida sin problemas.

2. Expansión inteligente y solar : integre módulos inteligentes Wi-Fi/GSM y paneles solares con baterías de respaldo para control remoto y respaldo de energía.

Resumen

La instalación de un abridor automático de puerta corredera requiere un enfoque equilibrado que combine una construcción civil sólida, un posicionamiento mecánico preciso y un cableado eléctrico seguro. Al verter sistemáticamente una base de hormigón nivelada, mantener el espacio de juego esencial entre cremallera y piñón de 1,5 mm, cablear fotocélulas de seguridad obligatorias y calibrar los límites electrónicos, los instaladores primerizos pueden lograr un funcionamiento suave, confiable y seguro.

El cumplimiento de estas pautas de ingeniería protege los componentes mecánicos críticos, extiende la vida útil de la caja de cambios y garantiza el cumplimiento a largo plazo de los estándares de seguridad perimetral. El mantenimiento preventivo regular, que incluye barrer los rieles de las vías para limpiarlos de escombros, verificar el torque del hardware y probar la sensibilidad de la inversión automática, mantendrá su sistema de puerta corrediza automatizada funcionando de manera silenciosa y segura en los años venideros.
