Una barrera de brazo abatible es un mecanismo de control perimetral especializado que utiliza una viga rígida pivotante para regular el flujo de vehículos en los puntos de control de entrada restringida. Operando a través de un conjunto de accionamiento electromecánico, el sistema ofrece autorización de acceso de alta velocidad, resistencia a la entrada forzada y una perfecta integración con redes de lectura de credenciales para proteger instalaciones comerciales e industriales sensibles.
Sección | Resumen |
Comprender las barreras de los brazos caídos y su papel en la seguridad | Define el equipo de seguridad con brazo abatible y detalla su función en la protección perimetral y la gestión del tráfico. |
Cómo funcionan las barreras de brazo abatible para controlar el acceso de vehículos | Analiza el ciclo de conducción electromecánico, la regulación de velocidad y las vías de señalización de credenciales. |
Componentes principales de un sistema de barrera con brazo abatible | Examina el motor interno, el chasis, los contrapesos de resorte y los controladores lógicos. |
Características de seguridad y confiabilidad operativa | Detalla sensores fotoeléctricos, detectores de bucle, mecánica a prueba de fallas y protecciones físicas del gabinete. |
Aplicaciones de seguridad y escenarios de implementación ideales | Describe entornos de implementación comerciales, industriales y de alta seguridad de alto tráfico. |
Comparación de barreras de brazo abatible con otras soluciones de control de acceso | Contrasta métricas de rendimiento entre bolardos, puertas corredizas y mecanismos de brazo abatible. |
Control confiable de acceso de vehículos con tecnología de barrera Drop Arm | Resume los criterios de selección básicos y las ventajas operativas a largo plazo para la seguridad del sitio moderno. |
Una barrera de brazo abatible es una puerta física para vehículos diseñada para interceptar, retrasar y regular el movimiento de vehículos entrantes en límites perimetrales seguros.
La infraestructura de seguridad física depende en gran medida de puntos de acceso automatizados para imponer el control de límites. En la gestión perimetral moderna, una barrera sirve como punto de control físico principal entre las vías públicas no autorizadas y las instalaciones restringidas. A diferencia de las puertas manuales tradicionales, una barrera automatizada proporciona una restricción de acceso físico instantánea mientras mantiene una comunicación continua con el software de administración del sitio.
Los planificadores de seguridad industrial seleccionan una configuración de puerta de barrera porque proporciona una disuasión visual clara junto con la negación física de vehículos. Estos mecanismos físicos gestionan la velocidad vehicular y verifican las credenciales digitales antes de otorgar el paso. La implementación de una puerta de barrera de alta resistencia reduce la amenaza de que vehículos no autorizados se acerquen demasiado y el acceso no autorizado a zonas sensibles.
Los perímetros físicos modernos integran barreras físicas automatizadas directamente en marcos más amplios de gestión de instalaciones. Esta integración garantiza seguimientos de auditoría completos de las entradas y salidas de vehículos, respaldando los protocolos de seguridad del sitio y los estándares de cumplimiento de seguridad.

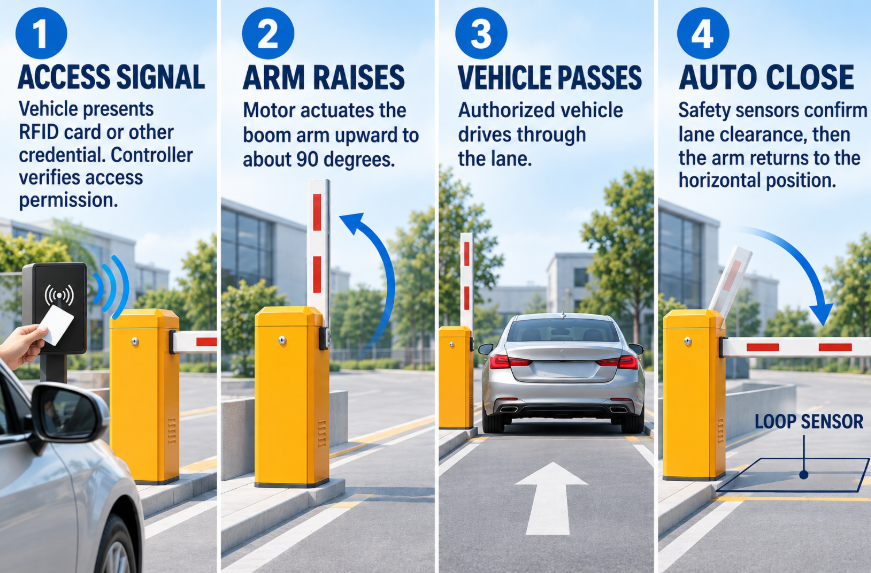

Una barrera de brazo abatible funciona a través de una secuencia electromecánica integrada activada por credenciales de control de acceso para accionar un brazo horizontal giratorio.
El ciclo operativo de una barrera automática comienza cuando un vehículo que se acerca activa un detector de bucle inductivo integrado o presenta una credencial RFID. La placa lógica central procesa esta señal de entrada, verifica los permisos de acceso e indica al motor interno que se energice. Para explorar configuraciones completas de hardware para carriles de entrada de alta densidad, revise nuestra guía sobre la barrera automática para un control de tráfico eficiente..
Una vez energizado, el motor hace girar un varillaje mecánico equilibrado que transforma la energía rotacional de alta velocidad en un movimiento suave del haz controlado por torsión. El brazo rígido gira hacia arriba hasta una posición vertical completa de noventa grados, abriendo el carril de conducción para el vehículo autorizado. Los variadores de frecuencia y los motores CC sin escobillas garantizan que las curvas de aceleración y desaceleración se mantengan suaves, evitando el rebote mecánico en la parte superior de la carrera.
Después de que el vehículo cruza el umbral de entrada, los sensores de seguridad secundarios confirman el espacio libre del carril antes de indicarle al controlador que baje el brazo. El motor invierte la dirección y devuelve la viga a su estado de reposo horizontal a través de la carretera.
Adquisición de señales: el controlador lógico recibe una señal digital o de contacto seco de un lector RFID, un sistema de reconocimiento de matrículas o una estación de pulsadores manual.
Validación de autorización: los circuitos de seguridad verifican que la trayectoria del haz perimetral esté libre de peatones, obstáculos estáticos y vehículos detrás.
Actuación mecánica: El motor impulsa el varillaje mecánico, elevando suavemente la viga horizontal principal dentro de los parámetros de ciclo de trabajo designados.
Secuencia de cierre automático: una vez que los bucles de seguridad detectan que el parachoques trasero del vehículo ha superado el plano de desplazamiento, el controlador baja inmediatamente el brazo para evitar que lo sigan demasiado cerca.
Los componentes principales de una barrera de brazo abatible incluyen el chasis estructural, el motor de accionamiento, el reductor de engranajes planetarios, el conjunto de resorte de contrapeso, la viga principal y el controlador lógico programable.
En el centro de cada despliegue de perímetro físico se encuentran los operadores y mecanismos de puertas de barrera de alta resistencia. Estos conjuntos mecánicos convierten la energía eléctrica en fuerza de rotación repetible necesaria para mover brazos estructurales pesados durante millones de ciclos de trabajo continuos. El motor interno debe producir suficiente torque mientras funciona junto con un conjunto de resorte de tensión sintonizado que neutraliza el peso gravitacional del brazo externo.
El panel de control interno gobierna todas las acciones del sistema, gestionando el voltaje del motor, los interruptores de límite, la lógica de detección de obstrucciones y las comunicaciones periféricas externas. Los sistemas de alta calidad albergan estos operadores y mecanismos de puertas de barrera dentro de gabinetes de acero resistentes a la intemperie tratados con imprimaciones anticorrosión y recubrimientos en polvo especializados para soportar ambientes exteriores hostiles.
Para mantener la integridad estructural durante impactos o condiciones climáticas extremas, el chasis exterior cuenta con una carcasa de acero inoxidable o acero laminado en frío de gran calibre. Los componentes internos están dispuestos sistemáticamente para permitir a los técnicos de campo un acceso rápido durante las inspecciones de mantenimiento programadas.
Las características de seguridad en las barreras de brazo abatible combinan sensores activos, protección física pasiva, algoritmos de detección de fuerza y anulaciones manuales para evitar lesiones y daños a la propiedad.
La implementación de una poderosa barrera en los carriles de tráfico público o comercial requiere un estricto cumplimiento de los estándares de ingeniería de seguridad. La seguridad activa se basa en detectores de bucle inductivo de doble canal excavados en el asfalto debajo del recorrido del brazo. Estos bucles detectan carrocerías metálicas de vehículos y mantienen la barrera en la posición completamente abierta hasta que el vehículo sale completamente de la zona de detección.
Como complemento a los detectores de circuito, los haces de seguridad fotoeléctricos infrarrojos proyectan una banda de luz continua a lo largo del carril de entrada. Si un objeto, peatón o vehículo rompe este haz óptico mientras el brazo está bajando, el controlador detiene instantáneamente el movimiento e invierte el brazo a la posición vertical. Los sistemas avanzados también cuentan con detección inteligente de motor de inversión automática que monitorea el consumo de corriente para detectar la resistencia mecánica de inmediato.
Las modernas instalaciones de seguridad física combinan frecuentemente barreras automatizadas con componentes especializados de gestión de aparcamiento. Para obtener especificaciones técnicas detalladas sobre la integración de brazos de pluma automatizados en diseños de sitios comerciales, examine la barrera de pluma recta del sistema de estacionamiento automático..
En caso de una pérdida total de energía en la instalación, los sistemas mecánicos integrados a prueba de fallas garantizan que la seguridad del sitio no se vea comprometida. Los embragues mecánicos internos permiten al personal de seguridad subir o bajar manualmente el brazo articulado mediante una llave de liberación de emergencia. Alternativamente, los sistemas de batería de respaldo integrados levantan automáticamente el brazo en caso de corte de energía para cumplir con los requisitos del código municipal contra incendios.
Mecanismos de seguridad clave:
Bucles de seguridad inductivos: bobinas de alambre integradas en la carretera que detectan la masa del vehículo y bloquean las señales de cierre.
Haces fotoeléctricos: sensores de luz infrarroja transversales que activan una marcha atrás instantánea si se interrumpe.
Motores de detección de impacto: Unidades de accionamiento que detectan resistencia física y retroceden en milisegundos.
Tiras de impacto de goma: Cojines inferiores de neopreno suave que protegen los acabados del vehículo durante el contacto accidental.
Liberación manual de emergencia: anulación de llave mecánica que permite la rotación manual del brazo durante una pérdida de energía.
Nota de mantenimiento: Inspeccione el equilibrio del contrapeso de la tensión del resorte cada 100 000 ciclos. Los contrapesos desequilibrados obligan al motor a trabajar más, generando calor excesivo y acortando la vida útil de la transmisión interna de la caja de cambios. |
Las barreras de brazo abatible son ideales para puntos de control de entrada de mucho tráfico que requieren ciclos de trabajo rápidos, protección perimetral activa y disciplina de carril clara.
Las instalaciones industriales, parques logísticos y complejos comerciales utilizan sistemas automatizados de control de acceso para organizar los movimientos de vehículos pesados. Los sitios comerciales de alto rendimiento exigen una puerta de barrera automatizada capaz de manejar miles de ciclos de apertura y cierre diarios sin sobrecarga térmica. La instalación de una puerta de barrera de grado industrial garantiza un procesamiento fluido de los vehículos durante las horas punta de viaje de la mañana y de la tarde.
Los entornos de alta seguridad, como instalaciones gubernamentales, bases militares y centros de datos, utilizan barreras de brazo abatible como parte de una estrategia de defensa de múltiples capas. En estos despliegues perimetrales críticos, el mecanismo del brazo abatible a menudo se combina con bolardos de choque automatizados o trituradoras de neumáticos para crear una zona impenetrable de esclusa de aire para el vehículo.
Al especificar sistemas de control de entrada para mercados extranjeros, los requisitos de ingeniería cambian significativamente. Por ejemplo, los clientes empresariales europeos dan prioridad a las unidades de accionamiento de CC sin escobillas combinadas con controladores de velocidad variable integrados. Los estándares operativos europeos favorecen los motores energéticamente eficientes que generan un calor mínimo, funcionan silenciosamente y proporcionan curvas de frenado físico de arranque y parada suaves para preservar la vida útil de los componentes mecánicos.
Perfiles de implementación del sector industrial:
Naves Industriales: Se centra en la gestión del tráfico de mercancías mediante brazos de gran potencia y alta resistencia al viento.
Estacionamiento comercial: prioriza la protección de ingresos y el control de multas mediante motores de servicio continuo con velocidades de ciclo rápidas.
Gobierno y Defensa: Enfatiza la disuasión de entrada forzada a través de núcleos de cable internos reforzados y clasificaciones antichoque.
Comunidades residenciales: se centra en la prevención de visitantes no autorizados mediante un funcionamiento silencioso integrado con redes RFID.
Las barreras de brazo abatible ofrecen velocidades de operación más rápidas y ciclos de trabajo más altos que las puertas corredizas, al tiempo que brindan una cobertura de carril físico más amplia que los sistemas de bolardo.
Las instalaciones que elijan un sistema de acceso vehicular deben equilibrar la velocidad de apertura, la huella estructural, el costo de mantenimiento y la resistencia física a los choques. Los operadores y mecanismos de puertas de barrera industriales están diseñados específicamente para la regulación de carriles de alta velocidad, lo que los hace muy superiores a las puertas correderas o batientes en aplicaciones de mucho tráfico. Mientras que una puerta corrediza puede requerir de 15 a 30 segundos para abrirse, una puerta de barrera despeja el carril del vehículo en menos de dos segundos.
Los bolardos destacan en la mitigación de vehículos de alto impacto, pero carecen del bloqueo visual inmediato de carril que proporciona una viga horizontal completa. Además, los bolardos hidráulicos requieren una excavación profunda y un extenso trabajo de ingeniería civil, lo que genera un costo total de propiedad significativamente mayor en comparación con los pedestales de barrera montados en la superficie.
Velocidad del ciclo: Los mecanismos de brazo abatible se activan en 1,0 a 3,5 segundos, mientras que las puertas corredizas requieren de 15 a 30 segundos para abrirse por completo.
Complejidad de instalación: Los pedestales de barrera se instalan sobre plataformas de concreto reforzado estándar sin zanjas profundas ni drenaje subterráneo.
Requisitos de mantenimiento: Las balanzas de resorte simples y las cajas de engranajes de transmisión directa reducen los costos de mano de obra de mantenimiento preventivo a largo plazo.
Eficiencia de la huella: la rotación vertical del brazo conserva el espacio del perímetro horizontal, lo que permite diseños de instalación ajustados de varios carriles.
La selección de una barrera de brazo abatible de alta calidad garantiza eficiencia operativa a largo plazo, seguridad continua en los carriles y gastos mínimos de mantenimiento del sitio.
La seguridad perimetral moderna se basa en una infraestructura física sólida, repetible e inteligente. La integración de una barrera de alto rendimiento en los puntos de entrada de sus instalaciones proporciona control instantáneo de vehículos, disuade el acceso no autorizado y estructura el movimiento del tráfico sin crear cuellos de botella. Al seleccionar operadores y mecanismos de puertas de barrera de alta resistencia, los administradores del sitio protegen su inversión en infraestructura a largo plazo mientras mantienen un estricto cumplimiento de seguridad.
Al seleccionar un sistema de barrera automatizado, evalúe el peso total del conjunto de engranajes internos, la clase de aislamiento del motor y la clasificación IP de la carcasa. Dar prioridad a la tecnología de motores sin escobillas de alta calidad, los sistemas de resortes de contrapeso de precisión y los bucles de sensores de seguridad integrales garantiza operaciones de entrada a las instalaciones sin problemas en los años venideros.
Lista de verificación de selección final de equipo:
Requisitos del ciclo de trabajo: Verifique que la clasificación del motor coincida con el recuento máximo de vehículos por hora de su sitio.
Configuración de estilo de brazo: elija brazo recto, brazo articulado plegable o brazos equipados con cerca según la distancia vertical del techo.
Consideraciones climáticas: especifique calentadores internos de gabinete o ventiladores de enfriamiento para sitios expuestos a condiciones climáticas extremas.
Capas de sensores de seguridad: instale siempre detectores de bucle inductivo y haces ópticos de seguridad para proteger a los vehículos y a los peatones.
