¿Cómo funciona el mecanismo de puerta corredera automática?

Un mecanismo de puerta corredera automática funciona a través de un sistema electromecánico sincronizado: un motorreductor eléctrico convierte la energía de rotación en movimiento lineal utilizando un controlador de piñón y cremallera, sostenido por pistas de rodillos, controlado por una placa lógica digital y protegido por sensores ópticos o de seguridad de presión.

Tabla de contenido

• Cómo funcionan las puertas correderas automáticas

• Componentes mecánicos y electrónicos clave

• Beneficios de las puertas correderas automáticas

• Seleccionar el motor de accionamiento y el controlador adecuados

• Consejos de mantenimiento y pautas de funcionamiento a largo plazo

Cómo funcionan las puertas correderas automáticas

El mecanismo fundamental detrás de una puerta corrediza automática se basa en convertir la potencia rotacional de alta velocidad y bajo torque en un movimiento lineal controlado a través de un riel rígido. Cuando se inicia una señal a través del control remoto, terminal de acceso o detector de bucle magnético, el tablero de control energiza el motor eléctrico. El motor acciona un piñón de acero endurecido, que engrana directamente con una cremallera continua montada a lo largo de la viga inferior de la hoja de la puerta. Este acoplamiento entre engranaje y cremallera convierte la rotación del motor en una traslación horizontal constante a lo largo de conjuntos de rodillos guiados.

Las puertas perimetrales modernas de alto rendimiento integran tecnología de conversión de frecuencia variable en lugar de simples accionamientos de inducción de CA de una sola velocidad. La conversión de frecuencia permite que el módulo de control principal altere dinámicamente la frecuencia del voltaje de entrada, gestionando la velocidad de salida del motor durante las diferentes fases de movimiento. El sistema de accionamiento inicia un arranque suave, acelera la pesada hoja de la puerta sin sacudir los herrajes de montaje, cambia a una fase de desplazamiento de alta velocidad a través de la abertura libre y ejecuta una parada suave cuando la puerta se acerca a los interruptores de límite. Esta curva de velocidad controlada elimina los impactos cinéticos repentinos que desgastan los dientes de los engranajes, cortan los pernos de montaje y acortan la vida útil mecánica.

Para mantener una trayectoria lineal perfecta, la hoja de la puerta se mantiene en posición vertical mediante rodillos guía superiores mientras se mueve a lo largo de un carril en el suelo o se suspende como una estructura en voladizo. En configuraciones en voladizo, la hoja de la puerta flota sobre la entrada del camino de entrada, sostenida por carros de rodillos internos colocados dentro de un riel guía inferior. A medida que la cremallera se mueve sobre el piñón giratorio, los interruptores de límite (ya sean palancas físicas mecánicas o sensores magnéticos sin contacto) envían señales de posición a la placa base principal para cortar la energía o activar un frenado suave en posiciones finales determinadas con precisión.

• Conversión de accionamiento lineal: convierte el par del motor directamente en movimiento horizontal continuo a través de una interfaz precisa de cremallera.

• Control de velocidad de frecuencia variable: Utiliza conversión de frecuencia variable para ofrecer una aceleración suave y una parada desacelerada, protegiendo los engranajes de transmisión internos.

• Monitoreo de posición: Emplea sensores de límite magnéticos o codificadores ópticos para garantizar una precisión de parada constante y evitar impactos estructurales.

Para aplicaciones industriales pesadas que requieren capacidad operativa continua, los motores especializados para puertas corredizas de conversión de frecuencia variable mantienen la estabilidad térmica mientras gestionan el movimiento de hojas de gran masa.

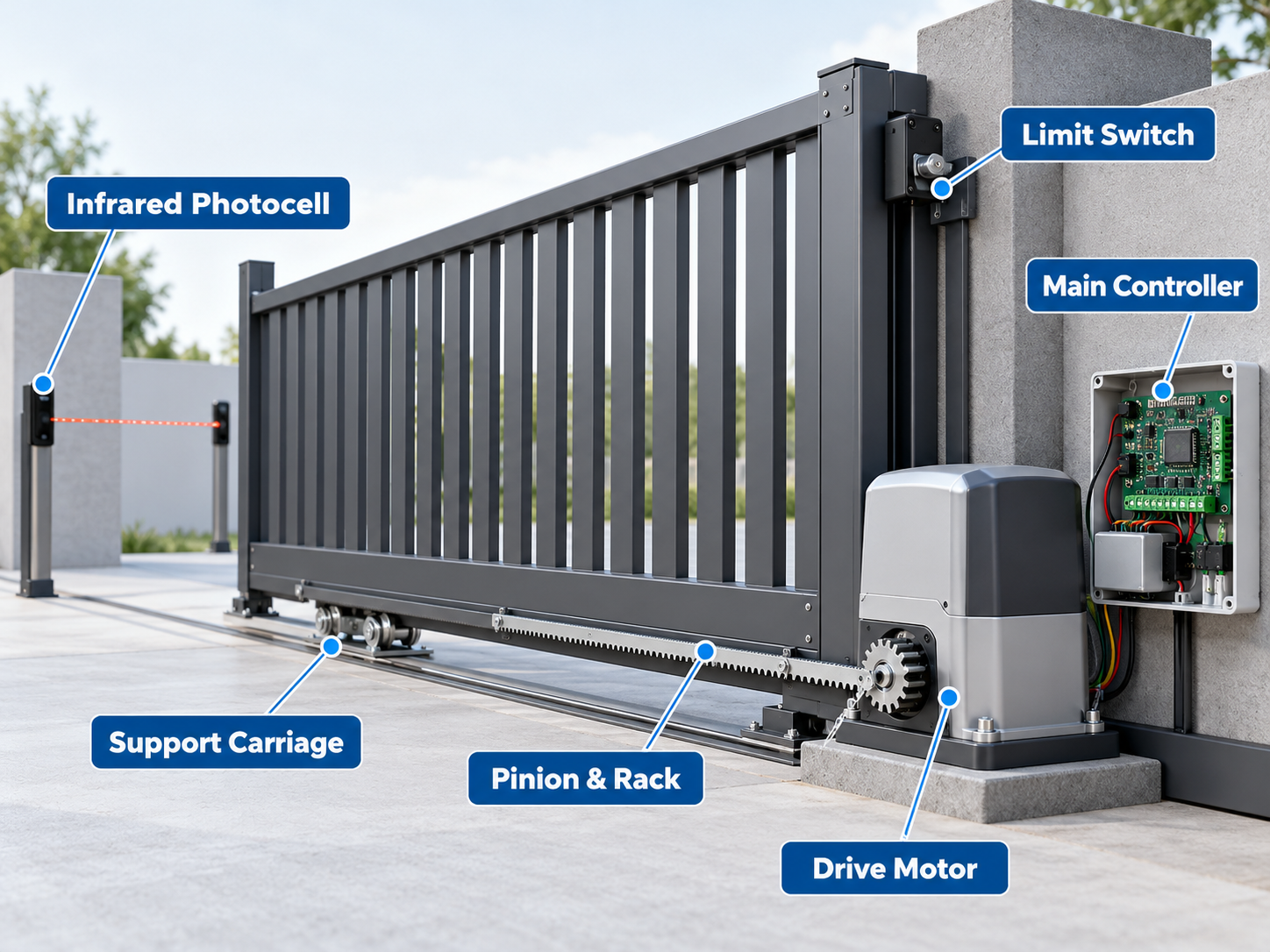

Componentes mecánicos y electrónicos clave

Un sistema de puerta corredera automática funciona como un conjunto integrado de piezas mecánicas de soporte de carga, hardware de transmisión de potencia y electrónica de control de bajo voltaje. Cada componente debe estar diseñado para soportar ciclos continuos, oxidación ambiental y vibración. La unidad de accionamiento eléctrico alberga el motor, la caja de cambios, el bloque de terminales y la interfaz de control dentro de un gabinete sellado contra la intemperie con clasificación de al menos niveles de protección de ingreso IP44 o IP54.

La transmisión mecánica se basa en engranajes de precisión. Los bastidores de acero o nailon reforzado se atornillan a lo largo de toda la hoja de la puerta. Los bastidores de acero se seleccionan para instalaciones industriales de servicio pesado que superan los 1000 kg, mientras que los bastidores de acero encapsulados en nailon ofrecen reducción de ruido en entornos residenciales u oficinas silenciosos. El tablero de control sirve como centro de procesamiento, recibe entradas de fotocélulas de seguridad, botones pulsadores, detectores de bucle y receptores de radio, mientras ejecuta comandos de salida al motor y a las balizas de advertencia.

Los componentes del hardware de seguridad previenen accidentes al interrumpir el movimiento de la puerta al detectar obstáculos. Las fotocélulas activas infrarrojas proyectan rayos invisibles a través del camino de la puerta; romper este rayo indica inmediatamente a la lógica de control que se detenga y retroceda el viaje. Además, los bordes de seguridad física (parachoques de goma con tiras de contacto conductoras internas o monitores de presión inalámbricos) responden al contacto físico, cumpliendo estándares de seguridad como EN 12453 para límites de fuerza.

• Conjunto de motor de accionamiento: integra protección térmica, engranajes en baño de aceite o grasa pesada y un embrague de liberación manual para escenarios de corte de energía.

• Juegos de herrajes estructurales: carriles de tierra, rodillos guía y topes finales distribuyen cargas estáticas y dinámicas a través de cimientos de concreto.

• Red de sensores y seguridad: combina sensores ópticos, parachoques de contacto y límites de sobrecarga con detección de corriente para proteger a vehículos y peatones.

Para obtener una descripción general más amplia de los diseños estructurales, la selección de rieles y los pasos completos de preparación del sitio, explore la guía definitiva para puertas corredizas..

Beneficios de las puertas correderas automáticas

Las puertas corredizas automáticas ofrecen distintas ventajas de ahorro de espacio sobre las configuraciones de puertas batientes. Debido a que una hoja corrediza se desplaza paralela a las líneas de cerca adyacentes, todo el perímetro del camino de entrada permanece despejado. Los vehículos pueden detenerse directamente en la línea de la puerta sin correr el riesgo de entrar en contacto con un panel que se abre hacia afuera. Este diseño maximiza el área de estacionamiento utilizable y simplifica el control de acceso a lo largo de vías comerciales estrechas o muelles de carga industriales concurridos.

Desde una perspectiva estructural y de seguridad, las puertas correderas ofrecen una resistencia superior contra la entrada física forzada. Una hoja de puerta corrediza cerrada está bloqueada en un bolsillo de cierre final y sostenida por el rígido sistema de transmisión de piñón y cremallera, lo que hace que sea casi imposible forzar la apertura sin equipo pesado especializado. Los brazos de las puertas batientes, por el contrario, actúan como palancas largas que ejercen una gran tensión sobre las bisagras y los brazos del operador cuando se someten a cargas de viento o impactos físicos.

La integración con la infraestructura de seguridad moderna es otro beneficio operativo clave. La interfaz de control de bajo voltaje dentro de los abridores de puertas modernos admite la conexión con lectores de tarjetas RFID, cámaras de reconocimiento de matrículas (LPR), teclados biométricos y módulos de aplicaciones móviles. Combinadas con unidades de velocidad variable, las puertas corredizas pueden cerrarse rápidamente después de que pasa un vehículo, minimizando los riesgos de entrada por la puerta trasera y manteniendo la seguridad continua del perímetro del sitio.

1. Optimización del espacio: no requiere espacio libre dentro o fuera de la entrada, lo que maximiza la capacidad de almacenamiento del vehículo.

2. Alta seguridad y resistencia al viento: el acoplamiento sólido con las pistas del suelo y los postes finales proporciona una alta resistencia contra la intrusión física y las fuertes fuerzas del viento.

3. Integración perfecta de control de acceso: se conecta directamente con plataformas de monitoreo de acceso industrial, emisión de boletos automatizada y gestión de seguridad.

Al especificar sistemas para parques logísticos o entradas de garajes con ciclos de acceso frecuentes, seleccionar un abridor automático de portón corredizo de alta resistencia garantiza un funcionamiento continuo a largo plazo sin sobrecalentar los devanados internos del motor.

Seleccionar el motor de accionamiento y el controlador adecuados

Seleccionar un mecanismo de accionamiento de puerta apropiado requiere evaluar los parámetros estructurales de la puerta, las condiciones operativas ambientales y las frecuencias de ciclo diarias esperadas. El peso total y la longitud de la hoja de la puerta dictan los requisitos mínimos de par de arranque. Sin embargo, los factores de resistencia al viento en puertas de paneles sólidos o revestidas de madera pueden aumentar las fuerzas de carga durante la operación, lo que requiere que los operadores seleccionen tamaños de motor entre un 30% y un 50% por encima del peso estático neto de la puerta.

La topología del accionamiento del motor desempeña un papel fundamental en el rendimiento del sistema. Los variadores de frecuencia de CA destacan en entornos industriales de alto tonelaje donde la inercia de masas pesadas debe controlarse sin problemas a lo largo de cientos de ciclos diarios. Para aplicaciones que requieren funcionalidad de respaldo de batería durante fallas de energía, los motores de CC de bajo voltaje con codificadores integrados ofrecen controles confiables de arranque y parada suaves al tiempo que permiten una operación de respaldo continua desde baterías de respaldo.

Los factores ambientales, como los rangos de temperatura ambiente, la exposición a la lluvia y la salinidad del aire costero, deben dictar la selección de los componentes. Las carcasas del motor deben contar con protección de ingreso IP55 o superior, cuerpos inferiores de aluminio fundido y ejes de transmisión internos de acero inoxidable. Las placas electrónicas deben recubrirse con laca anticorrosión para evitar cortocircuitos causados ​​por condensación, insectos o fluctuaciones de temperatura.

• Cálculo de peso y fricción: tenga en cuenta la masa de la hoja junto con la fricción de la pista, la inclinación de la pendiente y los coeficientes de resistencia al viento.

• Capacidades de ciclo de trabajo: Distinga entre clasificaciones residenciales intermitentes y requisitos de servicio comercial continuo para evitar el apagado térmico.

• Estándares de protección: asegúrese de que las clasificaciones de gabinetes, los sistemas de liberación mecánica y las placas de circuitos electrónicos coincidan con los extremos climáticos locales.

Consejos de mantenimiento y pautas de funcionamiento a largo plazo

El mantenimiento preventivo mantiene los sistemas de puertas corredizas automáticas funcionando sin problemas y evita fallas prematuras de las piezas electrónicas y mecánicas. Las pistas terrestres deben mantenerse libres de grava, barro, nieve y escombros. Cualquier obstrucción a lo largo de la vía aumenta la resistencia a la rodadura, lo que obliga al motor a consumir una mayor corriente operativa y provoca un desgaste prematuro de los engranajes o un disparo térmico.

Cada seis meses se debe realizar una inspección sistemática de los componentes de la transmisión. Se debe verificar que la interfaz del piñón de accionamiento y la cremallera tenga un espacio libre adecuado para el engranaje (normalmente se mantiene un espacio de 1 mm a 2 mm entre los dientes del piñón y la raíz de la cremallera para evitar que todo el peso de la puerta descanse sobre el eje del motor). Lubrique las rejillas de acero con grasa sintética de alta viscosidad diseñada para exposición al aire libre, mientras que las rejillas de nailon deben mantenerse limpias sin grasa pesada que atraiga partículas de suciedad abrasivas.

Las conexiones eléctricas, los sensores de seguridad y los finales de carrera requieren una verificación técnica periódica. Los tornillos de los terminales pueden aflojarse con el tiempo debido a la vibración del motor, lo que provoca caídas de voltaje o lecturas erráticas del sensor. Limpie los lentes de las fotocélulas ópticas con paños suaves no abrasivos, pruebe el mecanismo del embrague de liberación manual para garantizar un funcionamiento suave durante fallas de energía de emergencia y verifique que los sistemas de inversión de seguridad reaccionen inmediatamente cuando un obstáculo interrumpa el recorrido del portón.

• Procedimientos de limpieza de vías: Limpie la tierra, las rocas pequeñas y los escombros de los rieles de tierra semanalmente para mantener una baja fricción de rodadura.

• Calibración de la malla de engranajes: Mantenga un espacio vertical de 1 mm a 2 mm entre los dientes del engranaje del piñón y la cremallera para proteger los cojinetes del eje del motor.

• Verificación del sistema de seguridad: Pruebe las fotocélulas de seguridad, los sensores de borde físico y los lanzamientos manuales del embrague mensualmente para verificar el cumplimiento normativo.

En resumen, un mecanismo de puerta corrediza automática funciona como una red electromecánica completa donde los cálculos de relación de transmisión, la regulación de velocidad, la lógica del controlador y los bucles de seguridad operan en conjunto. Al hacer coincidir las capacidades de control de velocidad y torque del motor de accionamiento con las demandas físicas del sitio y cumplir con la alineación mecánica programada y las rutinas de prueba electrónicas, los administradores de las instalaciones pueden garantizar un control de acceso perimetral seguro, fluido y confiable en los años venideros.
